особливості
● Мінімальні внесені втрати
● Виняткова стабільність сигналу
● Високошвидкісні можливості комутації
● Широке покриття довжини хвилі
● Енергоефективність
● Міцний і компактний дизайн
Додатки
● Тестування та моніторинг мережі
● Резервування волоконно-оптичної мережі
● Маршрутизація оптичного сигналу

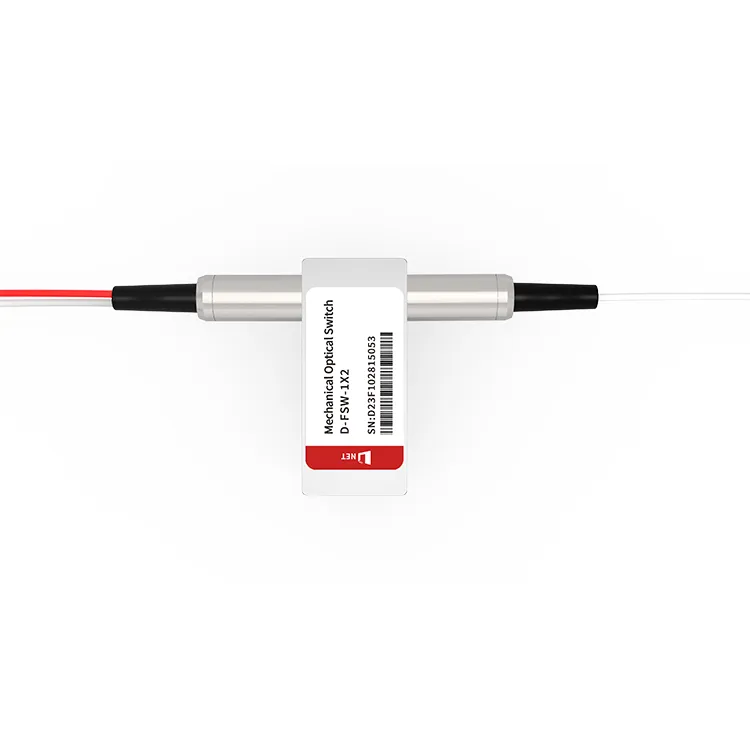

Популярні Мітки: Механічний оптичний перемикач 1X2 OPTO, Китай Виробники, постачальники, фабрика механічного оптичного перемикача 1X2 OPTO
Технічні характеристики
|
Робоча довжина хвилі |
1260~1620 нм (SM) 850 нм (мм) |
Втрата вставки |
Менше або дорівнює 1.0дБ |
|
Втрати, що залежать від довжини хвилі |
Менше або дорівнює 0,25 дБ |
Втрати, залежні від поляризації |
Менше або дорівнює 0,05 дБ |
|
Втрати, залежні від температури |
Менше або дорівнює 0,20 дБ |
Повернення втрати |
SM Більше або дорівнює 50 дБ MM Більше або дорівнює 30 дБ |
|
Перехресна розмова |
SM Більше або дорівнює 55 дБ MM Більше або дорівнює 35 дБ |
Час перемикання |
Менше або дорівнює 8 мс |
|
Повторюваність |
Менше або дорівнює ±0,02 дБ |
Довговічність |
Більше або дорівнює 107 разів |
|
Робоча напруга |
3 або 5 В |
Тип перемикача |
Без блокування/блокування |
|
Робоча температура |
-20~+70 градусів |
Температура зберігання |
-40~+85 градусів |
|
Оптична потужність |
Менше або дорівнює 500 мВт |
Розмір |
27.0Д×12.0Ш×8,2В мм |
Конфігурації PIN-коду
|
Тип |
Оптичний маршрут |
Електричний привід |
Датчик стану |
||||||
|
1×2 |
Пін 1 |
Контакт 5 |
Контакт 6 |
Пін10 |
Закріпити 2-3 |
Закріпити3-4 |
Закріпити7-8 |
Закріпити 8-9 |
|
|
Засувка |
P1-P2 |
-- |
-- |
ГНД |
V＋ |
Закрити |
ВІДЧИНЕНО |
ВІДЧИНЕНО |
Закрити |
|
P1-P3 |
V＋ |
ГНД |
-- |
-- |
ВІДЧИНЕНО |
Закрити |
Закрити |
ВІДЧИНЕНО |
|
|
Незасувний |
P1-P2 |
-- |
-- |
-- |
-- |
Закрити |
ВІДЧИНЕНО |
ВІДЧИНЕНО |
Закрити |
|
P1-P3 |
V＋ |
-- |
-- |
ГНД |
ВІДЧИНЕНО |
Закрити |
Закрити |
ВІДЧИНЕНО |
|
Механічні розміри (одиниці: мм)
Оптичний маршрут
Інформація про замовлення
|
ЖКС |
-1X2- |
-Довжина хвилі- |
-Тип перемикача- |
-Напруга- |
-Тип волокна- |
-Пакет- |
-Довжина волокна- |
-З'єднувач- |
|
1060＝1 C＋L＝2 1310＝3 1410＝4 1550＝5 650＝6 780＝7 1260-1610=A 1310/1550＝9 850=8 Особливий＝0 |
Фіксація＝1 Без фіксації＝2 МІНІ Фіксація＝3 MINI без фіксації＝4 Особливий＝0 |
3V=3 5V=5 Особливий＝0 |
SM28=1 50/125=5 62.5/125=6 Особливий＝0 |
Голе волокно=1 трубка 900 мкм=3 Особливий＝0 |
0.25m=1 0.5m=2 1.0m=3 Особливий＝0 |
Жодного=1 FC/PC=2 FC/APC=3 SC/PC=4 SC/APC=5 ST/PC=6 LC/PC=7 Дуплекс LC=8 Особливий＝0 |
ПОШИРЕНІ ЗАПИТАННЯ
1. Що таке оптико-механічний перемикач
A: Оптико-механічний перемикач, альтернативно званий електрооптичним або оптичним перемикачем, служить для спрямування або перемикання оптичних сигналів між різними шляхами або каналами вибірковим чином. Це досягається шляхом фізичної зміни положення оптичного компонента, наприклад дзеркала або призми, тим самим контролюючи напрямок потоку світла.
2. Що краще оптичний чи механічний перемикач?
A: Вибір між оптичними та механічними перемикачами залежить від кількох факторів, у тому числі від конкретних вимог застосування, бюджетних обмежень і бажаних характеристик продуктивності. У програмах, де низькі внесені втрати, висока надійність і широка смуга пропускання є критичними, оптичні комутатори можуть бути кращим вибором. З іншого боку, якщо економічність і простота важливіші, механічні перемикачі можуть бути кращим варіантом.
3. Назвіть різні типи оптичних перемикачів
A: Оптичні перемикачі, які також називають оптико-механічними перемикачами, — це пристрої, призначені для передачі сигналів і керування потоком даних за допомогою світла. На відміну від традиційних механічних перемикачів, які покладаються на фізичні контакти та металеві компоненти, ці перемикачі використовують світлові промені для виявлення та перенаправлення сигналів.
