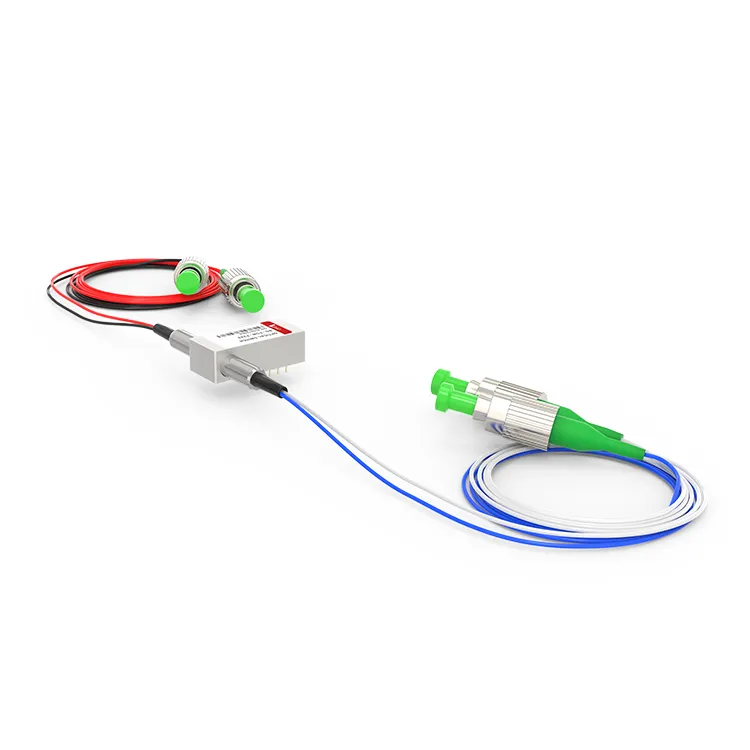

Механічний оптичний перемикач F2X2 OPTO

Механічний оптичний перемикач F2X2 OPTO
Механічний оптичний комутатор F2X2 — це повністю механічний оптичний комутатор із двома вхідними портами та двома вихідними портами. Він приймає механічну структуру для реалізації перемикання маршрутизації оптичного сигналу та перемикає оптичний сигнал з одного вхідного порту на інший вихідний порт за допомогою механічної операції.

Послати повідомлення

Опис

Технічні параметри

Деталі продукту

Оптико-механічний перемикач F2X2 працює, спрямовуючи або блокуючи вхідний оптичний сигнал для підключення оптичного каналу до вихідного оптичного волокна. Версія з фіксатором зберігає вибраний оптичний шлях навіть після видалення сигналу приводу, тоді як версія без фіксатора за замовчуванням увімкнено або вимкнено у разі втрати живлення. Механічний оптичний перемикач F2X2 може похвалитися внесеними втратами менше 10дБ і швидким часом відгуку, що дозволяє перемикати оптичні сигнали на наносекундному рівні, таким чином задовольняючи вимоги високошвидкісної передачі.

Популярні Мітки: f2x2 оптомеханічний оптичний перемикач, Китай f2x2 оптомеханічний оптичний перемикач виробники, постачальники, фабрика

Технічні характеристики продукту

Робоча довжина хвилі	1240~1680 нм (SM)	Втрата вставки	Менше або дорівнює 1.0дБ
Втрати, що залежать від довжини хвилі	Менше або дорівнює 0,25 дБ	Втрати, залежні від поляризації	Менше або дорівнює 0,05 дБ
Втрати, залежні від температури	Менше або дорівнює 0,20 дБ	Повернення втрати	SM Більше або дорівнює 55 дБ
Перехресна розмова	SM Більше або дорівнює 70 дБ	Час перемикання	Менше або дорівнює 8 мс
Повторюваність	Менше або дорівнює ±0,02 дБ	Довговічність	Більше або дорівнює 10⁷разів
Робоча напруга	3 або 5 В	Тип перемикача	Без блокування/блокування
Робоча температура	-20~+70 градусів	Температура зберігання	-40~+85 градусів
Оптична потужність	Менше або дорівнює 500 мВт	Розмір	27.0Д×12,5Ш×8,4В мм

Конфігурації PIN-коду

Тип	Оптичний маршрут	Електричний привід				Датчик стану
F2×2	Оптичний маршрут	Пін 1	Пін 5	Пін 6	Пін 10	Закріпити 2-3	Закріпити 3-4	Закріпити 7-8	Закріпити 8-9
Засувка	P1-P4,P2-P3	--	--	ГНД	V＋	Закрити	ВІДЧИНЕНО	ВІДЧИНЕНО	Закрити
Засувка	P1-P3,P2-P4	V＋	GND	--	--	ВІДЧИНЕНО	Закрити	Закрити	ВІДЧИНЕНО
Незасувний	P1-P4,P2-P3	--	--	--	--	Закрити	ВІДЧИНЕНО	ВІДЧИНЕНО	Закрити
Незасувний	P1-P3,P2-P4	V＋	--	--	ГНД	ВІДЧИНЕНО	Закрити	Закрити	ВІДЧИНЕНО

Механічні розміри (одиниці: мм)

Оптичний маршрут

Інформація про замовлення

РД-ФСВ

-F2X2-

-Довжина хвилі-

-Тип перемикача-

-Напруга-

-Тип волокна-

-Пакет-

-Довжина волокна-

-З'єднувач-

1060＝1

C＋L＝2

1310＝3

1410＝4

1550＝5

650＝6

780＝7

1260-1610=A

1310/1550＝9

850=8

Особливий＝0

Фіксація＝1

Без фіксації＝2

МІНІ Фіксація＝3

MINI без фіксації＝4

Особливий＝0

3V=3

5V=5

Особливий＝0

SM28=1

50/125=5

62.5/125=6

Особливий＝0

Голе волокно=1

трубка 900 мкм=3

Особливий＝0

0.25m=1

0.5m=2

1.0m=3

Особливий＝0

Жодного=1

FC/PC=2

FC/APC=3

SC/PC=4

SC/APC=5

ST/PC=6

LC/PC=7

Дуплекс LC=8

Особливий＝0

ПОШИРЕНІ ЗАПИТАННЯ

З: Чи підтримує механічний оптичний перемикач F2X2 дистанційне керування?

A: Так, численні оптико-механічні перемикачі F2x2 пропонують можливості дистанційного керування, дозволяючи виконувати операції дистанційного перемикання та моніторинг стану через інтерфейс керування чи зв’язку.

Q: Як швидко працює оптико-механічний перемикач F2x2?

A: Механічний оптичний перемикач F2X2 має швидкий час відгуку та здатний перемикати оптичні шляхи протягом наносекунд.
