особливості
● Сумісність зі стандартом IEEE Std 802.3-2005 Gigabit
Ethernet 1000Base-LX
● Специфікації відповідно до SFF-8074i та
SFF-8472, версія 9.5
● Доступний цифровий діагностичний моніторинг
● Неохолоджуваний лазер Фабрі-Перо (FP) 1310 нм
● Двонаправлені канали передачі даних до 1,25 Гбіт/с
● Сумісний роз'єм Duplex LC
● Один джерело живлення +3.3V DC
● SFP з можливістю гарячої заміни
● Сертифікат 1 класу лазерної безпеки
● Параметри робочої температури
-(Комерційний) -10oC до +70oC
-(Розширений) -10oC до +85oC
-(Промисловий) -40oC до +85oC
● До 10 км на SMF 9/125 мкм
● Відповідає RoHS
Додатки
● 1,25 Гбіт/с Ethernet 1000Base-LX
● 1,0625 Гбіт/с Fibre Channel
● Корпоративний маршрутизатор
Деталі продукту

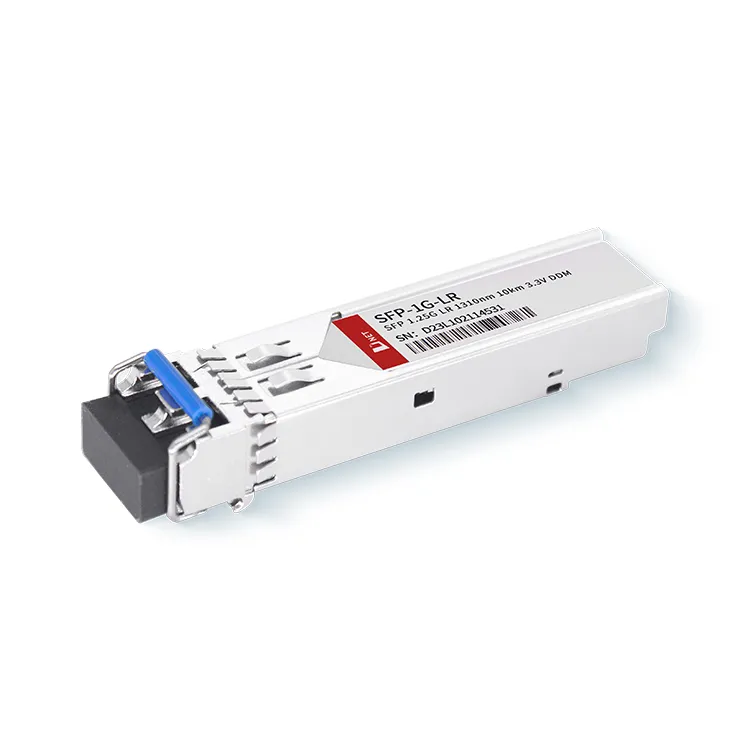

1.25G 1310nm 10km SFP оптичний модуль є універсальним і надійним рішенням для оптичних комунікаційних мереж, що забезпечує високу швидкість передачі даних на великі відстані з чудовою якістю та стабільністю сигналу. Вони сумісні зі стандартом IEEE Std 802.{{ 6}} Gigabit Ethernet 1000Base-LX і Fibre Channel FC- PI-2 Rev.8.0.
Популярні Мітки: SFP 1G 1000base LR 10km 1310nm, Китай SFP 1G 1000base LR 10km 1310nm виробники, постачальники, фабрика
Абсолютні максимальні рейтинги
Навантаження, що перевищують абсолютний максимальний рівень, можуть призвести до незворотного пошкодження пристрою. Це лише абсолютні оцінки стресу. Функціональна робота пристрою не передбачається за цих або будь-яких інших умов, що перевищують наведені в робочих розділах паспорта. Вплив абсолютних максимальних показників протягом тривалого часу може негативно вплинути на надійність пристрою.
|
Параметр |
символ |
Хвімум |
Максімум |
одиниця |
|
Температура зберігання |
TS |
-40 |
85 |
oC |
|
Відносна вологість |
RH |
5 |
95 |
% |
|
Напруга живлення |
VCC |
-0.5 |
4.0 |
V |
Рекомендовані умови експлуатації
|
Параметр |
символ |
Хв |
Тип |
Макс |
одиниця |
|
|
Робоча температура корпусу |
DNET-03S10-31 |
TC |
-10 |
25 |
70 |
oC |
|
DNET-03S10-31I |
TC |
-40 |
25 |
85 |
oC |
|
|
Напруга живлення |
VCC |
3.135 |
3.3 |
3.465 |
V |
|
|
Швидкість передачі даних |
- |
- |
1.25 1.0625 |
- |
Гбіт/с |
|
Електричні характеристики трансивера
|
Параметр |
символ |
Мінімум |
Типовий |
Максимум |
одиниця |
Примітки |
|
Струм живлення модуля |
Icc |
- |
- |
220 |
мА |
- |
|
Диференціальний вхід передавача Напруга (TD +/-) |
- |
300 |
- |
2200 |
мВP-P |
1 |
|
Диференціальна вихідна напруга приймача (RD +/-) |
- |
600 |
- |
1200 |
мВP-P |
2 |
|
Низька швидкість виходу: Несправність передавача (TX_FAULT) / Втрата сигналу (LOS) |
VOH |
2.0 |
- |
Vcc |
V |
3 |
|
VOL |
0 |
- |
0.8 |
V |
- |
|
|
Низька швидкість вихідного сигналу: Вимкнення передавача (TX_DISABLE), MOD_DEF 1, MOD_DEF 2 |
VIH |
2.0 |
- |
Vcc |
V |
4 |
|
VIL |
0 |
- |
0.8 |
V |
- |
Примітки
1. Внутрішнє підключення змінного струму та завершення диференціального навантаження 100 Ом.
2. Внутрішній зв’язок змінного струму, але вимагає диференціального наконечника 100 Ом або внутрішнього для серіалізатора/десеріалізатора.
3. Зовнішнє під’єднання за допомогою резистора 4,7 кОм-10кОм на головній платі до VCCT,R.
4. Mod_Def1 і Mod_Def2 потрібно підтягнути зовні за допомогою резистора 4,7 кОм-10кОм на головній платі до VCCT, Р.
Оптичні характеристики передавача
|
Параметр |
символ |
Мінімум |
Типовий |
Максимум |
одиниця |
Примітки |
|
Запустіть Optical Power |
По |
-9 |
-6 |
-3 |
дБм |
- |
|
Центральний діапазон довжин хвиль |
λc |
1270 |
1310 |
1355 |
нм |
- |
|
Коефіцієнт вимирання |
ПРИКЛ |
9 |
- |
- |
дБ |
- |
|
Спектральна ширина (RMS) |
Δλ |
- |
- |
4 |
нм |
- |
|
Повний джиттер |
TJ |
- |
- |
266 |
ps |
- |
|
Розсіювання пенальті |
- |
- |
- |
1 |
дБ |
- |
|
Час оптичного підйому/спаду |
Tпідніматися/Tпадіння |
- |
- |
260 |
ps |
- |
|
Дутися @TX-Disable Asserted |
Pвимкнено |
- |
- |
-45 |
дБм |
- |
Інформація про замовлення
|
Номер частини |
опис |
|
SFP-1G-10KM |
1,25 Гбіт/с, одномодовий SFP-трансивер 1000BASE-LX |
Опис продукції
1. Який діапазон 1310 нм?
A: Він належить до "o-діапазону", використовує волоконний діапазон довжин хвиль 1260–1360 нм, діодні лазери 1310 нм.
2. Як далеко може йти 1G LX SFP?
A: Одномодовий SFP-трансивер 1,25 Гбіт/с 1000BASE-LX, це стандартний оптичний модуль LX SFP 1310 нм, дальність передачі даних може досягати 10 км. Він працює зі швидкістю передачі даних 1,25 Гбіт/с.
3. Що означає LX на SFP?
A: LX представляє передачу на великі відстані, працює на {{0}}нм (зазвичай 1310 нм), він сумісний зі стандартом IEEE Std 802.3-2005 Gigabit Ethernet 1000Base-LX і Fibre Channel FC-PI{{ 7}} Ред.8.0.
