Особливості продукту

●Підтримує швидкість передачі даних до 25,78 Гбіт/с

●Має можливість гарячої заміни SFP+

● Оснащений лазером DFB 1310 нм і фотодіодом PIN, що забезпечує передачу до 10 км через SMF

●Відповідає специфікаціям SFP+ MSA та SFF-8472, має двосторонню розетку LC

●Відповідає RoHS

●Працює з одним джерелом живлення +3.3V

● Включає цифровий діагностичний моніторинг у реальному часі

●Діапазон температур робочого корпусу: стандартний від 0 градусів до +70 градусів

Додатки

● 25GBASE-LR

Деталі продукту

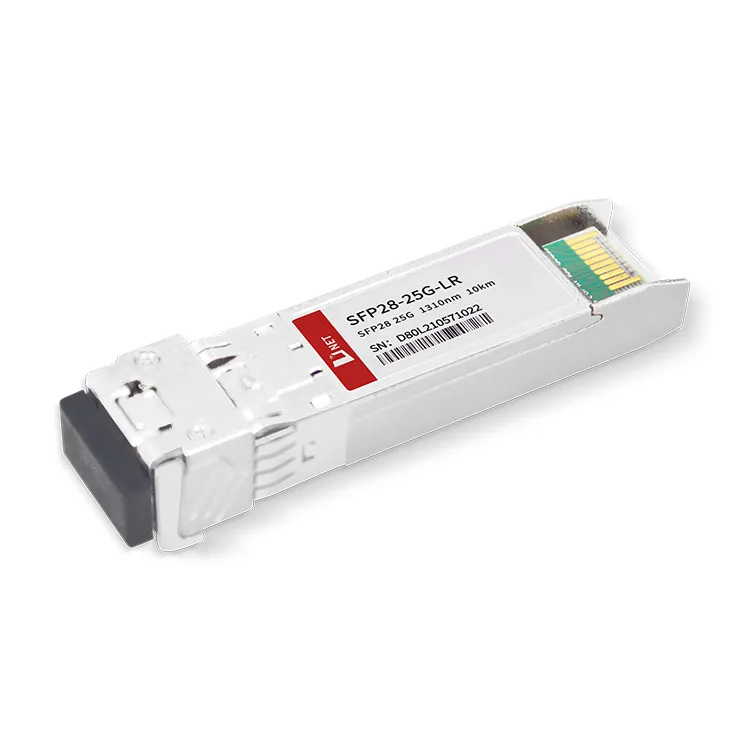

Трансивери SFP28 є високопродуктивними, економічно ефективними модулями, здатними підтримувати швидкість передачі даних 25,78 Гбіт/с і сприяти передачі на відстань 10 км по одномодовому волокну (SMF).

Ці трансивери складаються з трьох ключових компонентів: лазерного передавача DFB, PIN-фотодіода, інтегрованого з трансімпедансним попереднім підсилювачем (TIA), і блоку керування MCU. Усі модулі відповідають стандартам лазерної безпеки класу I.

Популярні Мітки: Модуль трансивера SFP28 25G LR 10KM, Китай Виробники, постачальники, фабрика модуля трансивера SFP28 25G LR 10KM

Абсолютні максимальні рейтинги

Параметр	символ	Хв	Макс	одиниця
Напруга живлення	Vcc	-0.5	4	V
Температура зберігання	ц	-40	+85	ступінь
Робоча вологість	-	5	85	%

Оптичні та електричні характеристики

Параметр		символ		Хв	Типовий	Макс	одиниця	Примітки
Передавач
Центральна довжина хвилі			λc	1270	1310	1350	нм
Спектральна ширина (-20 дБ)			Δλ			1	нм
Коефіцієнт придушення бічного режиму			SMSR	30	-		дБ
Середня вихідна потужність			P_поза	-6		2	дБм	1
Коефіцієнт вимирання			ER	3.5			дБ
Диференціал коливання вхідних даних			V_IN	180		850	мВ	2
Вхідний диференціальний опір			Z_IN	90	100	110	Ω
TX Вимкнути	Вимкнути			2.0		Vcc	V
TX Вимкнути	Увімкнути			0		0.8	V
TX Fault	Несправність			2.0		Vcc	V
TX Fault	нормальний			0		0.8	V
Приймач
Центральна довжина хвилі			λc	1260		1600	нм
Чутливість приймача						-13.3	дБм	3,4
Перевантаження приймача						2	дБм	3,4
Скасування LOS			LOS_D			-15	дБм
LOS Assert			LOS_A	-30			дБм
Гістерезис LOS				0.5			дБ
Диференціальний вихід даних			V_поза	300		900	мВ	5
LOS			Високий	2.0		Vcc	V
LOS			Низький			0.8	V

Примітки:
1. Оптична потужність запускається в SMF.
2. Вхід PECL, внутрішній зв'язок змінного струму та термінація.
3. Виміряно за допомогою тестової моделі PRBS 231-1 @25,78Gps, BER менше або дорівнює 5×10-5.
4. Виміряно за допомогою тестової моделі PRBS 231-1 @10,3125Gps, BER менше або дорівнює 1×10-12.
Біти 110.3 і біти 118.3 керують режимами блокування внутрішнього ретаймера або CDR, значення за замовчуванням - "1".

5. Внутрішня мережа змінного струму.

Біт 110.3 A2h	Біт 118.3 A2h	Швидкість передачі даних RX	Швидкість передачі даних	Статус RX CDR	Статус TX CDR
Високий/1	Високий/1	24.33G/25.78G	24.33G/25.78G	Виберіть CDR	Виберіть CDR
Високий/1	Низький/0	24.33G/25.78G	9.95G/10.31G	Виберіть CDR	Обхід CDR
Низький/0	Високий/1	9.95G/10.31G	24.33G/25.78G	Обхід CDR	Виберіть CDR
Низький/0	Низький/0	9.95G/10.31G	9.95G/10.31G	Обхід CDR	Обхід CDR

Інформація про замовлення

Номер деталі	опис
SFP28-25G-LR	Приймач SFP28 25 Гбіт/с, однорежимний, радіус дії 10 км

FAQ

1. Чи можна підключити SFP+ до порту SFP28?

A: Так, але при підключенні до трансивера SFP + цей порт може підтримувати швидкість Інтернету лише до 10 Гбіт/с.

2. Що таке QSFP28 і SFP28?

A: Обидва мають різні розміри та стандарти протоколу. Модуль SFP28 визначено як такий, що підтримує одну швидкість передачі даних 25 ГБ, а QSFP28 підтримує чотири канали 25 Гбіт/с із загальною швидкістю передачі даних 100 ГБ.

3. Яка швидкість підтримується SFP28?

В: Оптичний модуль SFP 28 має швидкість передачі 25 Гбіт/с за допомогою роз’єму LC.
