Додатки
● 10GBASE-ZR/ZW Ethernet
● SONET OC-192/SDH STM-64
● 10G Fibre channel
● OTN OTU2e
Деталі продукту

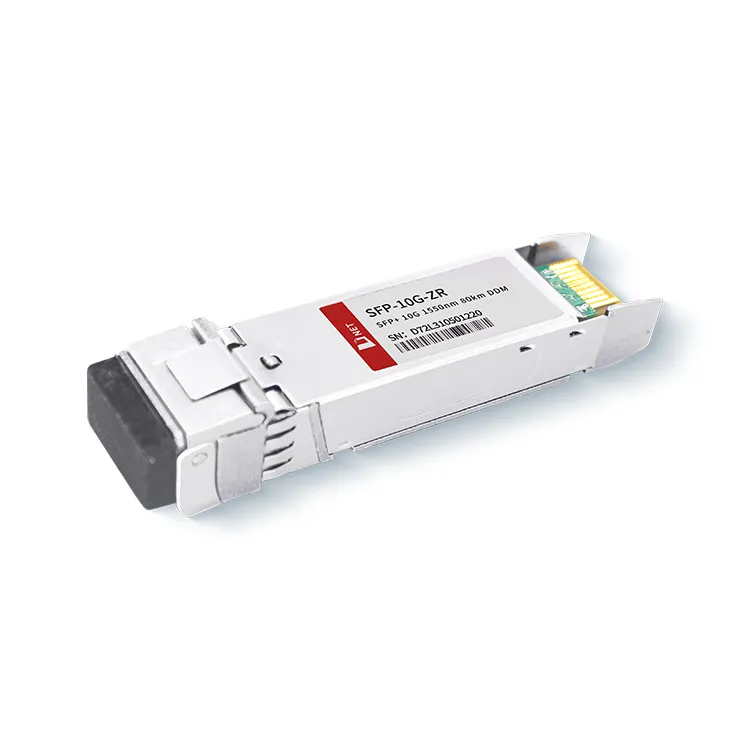

Модуль трансивера 10G SFP+ ZR 80KM від D-NET перетворює послідовний потік електричних даних 10 Гбіт/с в оптичний вихідний сигнал 10 Гбіт/с і навпаки, перетворюючи оптичний вхідний сигнал 10 Гбіт/с назад у послідовні електричні дані 10 Гбіт/с потік. Модуль відповідає повністю сумісному форм-фактору SFP, забезпечуючи можливість гарячого підключення, полегшуючи оновлення оптичних портів і забезпечуючи низький рівень електромагнітних перешкод (EMI).
Популярні Мітки: SFP+10G ZR 1550nm 80km модуль трансивера, Китай SFP+10G ZR 1550nm 80km модуль трансивера виробники, постачальники, фабрика
Абсолютні максимальні рейтинги
|
Параметр |
символ |
Хв. |
Типовий |
Макс. |
одиниця |
|
|
Температура зберігання |
TS |
-40 |
+85 |
ступінь |
||
|
Робоча температура корпусу |
Комерційний |
TA |
0 |
70 |
ступінь |
|
|
Індустріальний |
TA |
|||||
|
Максимальна напруга живлення |
Vcc |
-0.5 |
4 |
V |
||
|
Відносна вологість |
RH |
0 |
85 |
% |
||
Електричні характеристики
(ВЕРХ=0 до 70 градусів, VCC=3.135 до 3,465 В)
|
Параметр |
символ |
Хв. |
Типовий |
Макс. |
одиниця |
Примітка |
|
Напруга живлення |
Vcc |
3.135 |
3.465 |
V |
||
|
Струм живлення |
Icc |
500 |
мА |
|||
|
Споживана потужність |
P |
1.8 |
W |
|||
|
Розділ передавача |
||||||
|
Вхідний диференціальний опір |
Rв |
100 |
Ω |
1 |
||
|
Допустима межа напруги постійного струму на вхідному сигналі Tx (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
Перепад вхідної напруги |
Він, ст |
180 |
700 |
мВ |
2 |
|
|
Напруга вимкнення передачі |
VD |
2 |
Vcc |
V |
3 |
|
|
Напруга дозволу передачі |
VEN |
Ві |
Ве+0.8 |
V |
||
|
Розділ приймача |
||||||
|
Одностороння вихідна напруга |
V |
-0.3 |
4 |
V |
||
|
Rx вихідна різниця напруги |
Vo |
300 |
850 |
мВ |
||
|
Час наростання та спаду вихідного сигналу Rx |
Tr/Tf |
30 |
ps |
4 |
||
|
Помилка LOS |
VНесправність LOS |
2 |
VccХОСТ |
V |
5 |
|
|
LOS Нормальний |
VНорма ЛОС |
Ві |
Ве+0.8 |
V |
5 |
|
Оптичні параметри
(ВЕРХ=0 до 70 градусів, VCC=3.135 до 3,465 В)
|
Параметр |
символ |
Хв. |
Типовий |
Макс. |
одиниця |
Примітка |
|
Розділ передавача |
||||||
|
Центральна довжина хвилі |
λt |
1530 |
1550 |
1565 |
нм |
|
|
спектральна ширина |
△λ |
0.3 |
нм |
|||
|
Середня оптична потужність |
Павг |
0 |
+5 |
дБм |
1 |
|
|
Оптична потужність OMA |
Пома |
-2.1 |
дБм |
|||
|
Лазер вимкнено |
Пофф |
-30 |
дБм |
|||
|
Коефіцієнт вимирання |
ER |
8.2 |
дБ |
|||
|
Штраф за дисперсію передавача |
TDP |
3.0 |
дБ |
2 |
||
|
Шум відносної інтенсивності |
Рін |
-128 |
дБ/Гц |
3 |
||
|
Толерантність до оптичних зворотних втрат |
21 |
дБ |
||||
|
Розділ приймача |
||||||
|
Центральна довжина хвилі |
λr |
1260 |
1600 |
нм |
||
|
Чутливість приймача |
Сен |
-23 |
дБм |
4 |
||
|
Підкреслена чутливість (OMA) |
СенST |
-21 |
дБм |
4 |
||
|
Лос Ассерт |
LOSA |
-34 |
- |
дБм |
||
|
Лос Десерт |
LOSD |
-24 |
дБм |
|||
|
Лос-гістерезис |
LOSH |
0.5 |
дБ |
|||
|
Перевантаження |
сб |
-7 |
дБм |
5 |
||
|
Відбивна здатність приймача |
Rrx |
-26 |
дБ |
|||
Примітка
1. Відбиття 12 дБ.
2. Середні показники потужності є лише інформативними відповідно до IEEE802.3ae.
3. Значення TWDP вимагає, щоб головна плата була SFF-8431сумісною. TWDP обчислюється за допомогою коду Matlab, наданого в пункті 68.6.6.2 IEEE802.3ae.
Інформація про замовлення
|
Номер деталі |
опис |
|
SFP-10G-ZR |
Модуль трансивера 10G SFP+ ZR 80KM, гаряче підключення, дуплексний LC, +3.3V, 1550 нм EML&APD, однорежимний |
FAQ
1. Який діапазон 10G ZR?
A: Для 10G 80KM оптична вихідна потужність 1550 нм і довжина хвилі (1550 нм) перевіряються на оптичних аналізаторах спектру. Максимальна дальність дії 80 км порівняно з фактичним (не змодельованим) SMF, одномодовим волоконно-оптичним кабелем.
2. Яка різниця між SFP ER та ZR?
A: SFP-10G-ER забезпечує відстань передачі до 40 км через одномодове оптичне волокно. SFP-10G-ZR має довжину хвилі 1550 нм, підтримує відстань передачі до 80 км по стандартному одномодовому волокну та широко використовується в 10GBASE-ZR / ZW Ethernet і 10G Fibre channel.
3. Який діапазон оптичної потужності передачі для 10G ZR SFP?
A: Максимальна оптична потужність передачі модуля D-NET 10G 80KM 1550nm становить 4,0 дБм, а мінімальна – 0 дБм.
