особливості

● Операційна швидкість передачі даних до 25,78 Гбіт/с
● Відстань передачі до 10 км
● Високочутливий контактний фотодіод і TIA
● LC дуплексний роз'єм
● 20-контактний роз'єм із можливістю гарячого підключення
● Низьке енергоспоживання<1 W
● Широкий діапазон робочих температур від -20 до 70 градусів
● Одинарний блок живлення +3.3V±5%.
● Сумісність із SFF-8472
● Повністю відповідає RoHS

Деталі продукту

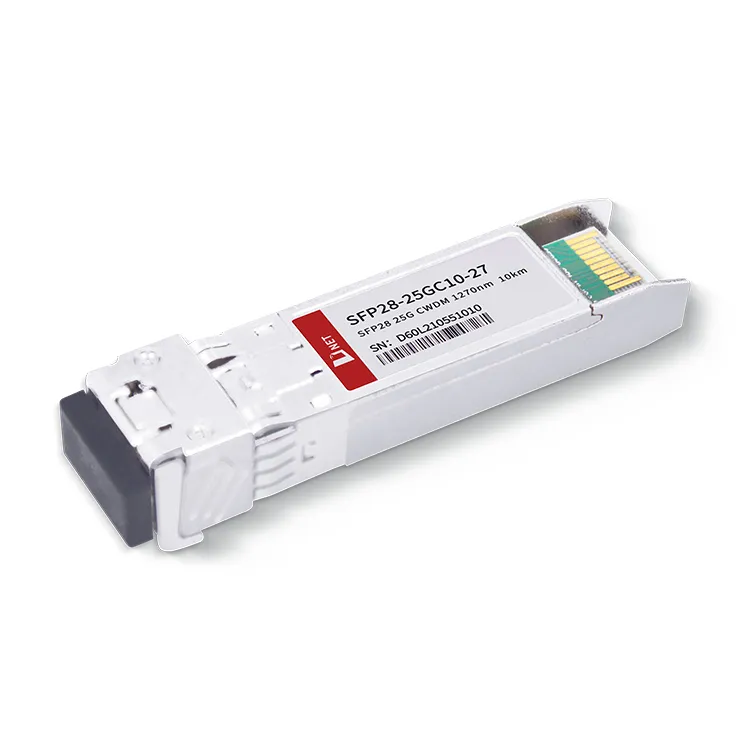

Модуль D-net 25G CWDM 1270nm 10KM використовує лазер CWDM DML і приймач PIN-коду. І канал прийому, і канал передачі містять вбудовану схему CDR, здатну підтримувати максимальну швидкість до 25,78 Гбіт/с. Кольоровий оптичний трансивер 25G 1270nm 10KM розроблений для збереження ресурсів оптоволокна, тим самим ефективно знижуючи загальні експлуатаційні витрати для постачальників послуг. Модуль 25G 1270nm 10KM відповідає стандартам SFF-8472 і RoHS. Модуль трансивера 25G SFP28 CWDM 10KM знаходить широке застосування у взаємозв’язках центрів обробки даних, оптичних мережах передачі зв’язку операторів зв’язку, мережах бездротового зв’язку базових станцій і корпоративних сценаріях Ethernet.

Популярні Мітки: Модуль трансивера SFP28 CWDM 1270 нм, Китай Виробники, постачальники, фабрика модуля трансивера SFP28 CWDM 1270 нм

Абсолютні максимальні рейтинги

Параметр	символ	одиниця	Хв	Макс
Діапазон температур зберігання	ц	^oC	-40	85
Відносна вологість	Відносна вологість	%	0	95
Максимальна напруга живлення	Vcc3	V	-0.5	4.0

Визначення електричних портів

Параметр	символ	одиниця	Хв	Тип	Макс	Примітка
Напруга живлення	V_КЦ	V	3.14	3.3	3.46
Споживана потужність	P	мВт			1000
Передавач
Вхідний диференціальний опір	R_IN	Ω		100
Одностороннє введення даних	V_В	мВп-п	90		450
Напруга вимкнення передачі	V_ДИС	V	2		V_CCHOST
Напруга дозволу передачі	V_UK	V	V_ЕЕ		V_EE+0.8
Напруга підтвердження несправності передачі	V_ОЗ	V	2		V_CCHOST
Напруга деактивації несправності передачі	V_{Управління з санітарного нагляду за}	V	V_ЕЕ		V_ЕЕ+0.4
Приймач
Односторонній вихід даних	V_OD	мВп-п	200		450
Помилка LOS	V_ЛОСФТ	V	2		V_CCHOST
LOS Нормальний	V_ЛОСНР	V	V_ЕЕ		V_EE+0.4

Оптичні характеристики

(Tc=0 до 70 oC і Vcc= 3.14 до 3,46 В)

Параметр	символ	одиниця	Хв	Тип	Макс	Примітка
Номінальна довжина хвилі	λ	нм	1271,1291,1311,1331,1351, 1371,1391,1411,1431,1451
Дрейф довжини хвилі	Δλ	нм	-6.5		+6.5
Середня вихідна потужність	Пав	дБм	-3		2
Спектральна ширина (-20 дБ)	s	нм			1
Коефіцієнт вимирання	Швидка допомога	дБ	3.5
Коефіцієнт придушення бокового режиму	СМСР	дБ	30
Середня початкова потужність вимкненого передавача	ПОФФ	дБм			-30
Шум відносної інтенсивності	РІН	дБ/Гц			-128
Центральна довжина хвилі	λC	нм	1260		1620
Чутливість приймача (OMA)	СЕНС	дБм			-11.3	1
Перевантаження приймача (OMA)	Pмакс	дБм	2.2
Зворотні оптичні втрати		дБ			-26
LOS Assert	ЛОСА	дБм	-30
LOS Скасування LOS	ВТРАТИТИ	дБм			-17
Гістерезис LOS		дБ	0.5

Note1: Measured at 25.78125Gb/s,ER>3,5 дБм, PRBS 231-1 і BER краще або дорівнює 5E-5;

Інформація про замовлення

Номер деталі	опис
SFP{{0}GC10-27	25G CWDM 1270nm 10KM LC оптичний трансивер

ПОШИРЕНІ ЗАПИТАННЯ

1. Що таке порт 25G SFP28?

A: Порт SFP28 D-NET призначений для швидкісного порту 25G, аналогічного розміру порту 10G SFP+.

2. Чи є SFP28 Ethernet?

A: Ethernet SFP28 призначений для клієнтів, які розгортають 25GbE, модуль SFP28, заснований на пакетній формі SFP+, підтримує стандарт 25G Ethernet. Зворотна сумісність із 10GbE забезпечує природний шлях міграції для клієнтів, яким потрібна більша пропускна здатність.
