Деталі продукту

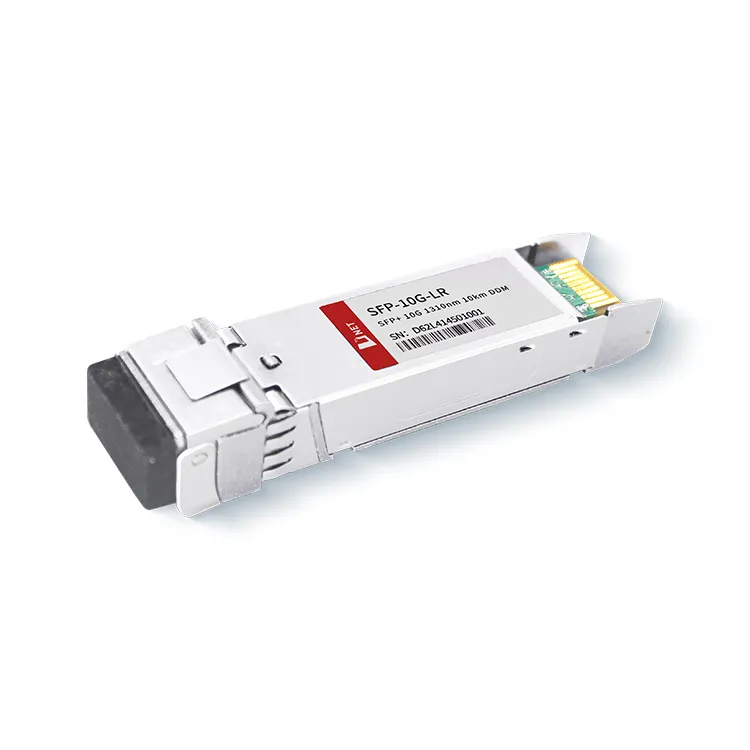

Модуль D-NET 10G LR 10KM сумісний зі стандартами SFF-8431, SFF-8432 і IEEE 802.3ae 10GBASE-LR. Він працює на довжині хвилі 1310 нм, частоті, яка зазвичай використовується в дальньому оптичному зв’язку. Модуль відповідає повністю сумісному форм-фактору SFP, пропонуючи можливість гарячого підключення, полегшуючи пряме оновлення оптичних портів і забезпечуючи низький рівень електромагнітних перешкод (EMI).
Популярні Мітки: SFP+ 10G LR 10km модуль трансивера, Китай SFP+ 10G LR 10km модуль трансивера виробники, постачальники, фабрика
Абсолютні максимальні рейтинги
|
Параметр |
символ |
Хв. |
Типовий |
Макс. |
одиниця |
|
|
Температура зберігання |
TS |
-40 |
+85 |
ступінь |
||
|
Робоча температура корпусу |
Комерційний |
TA |
0 |
70 |
ступінь |
|
|
Індустріальний |
-40 |
+85 |
ступінь |
|||
|
Максимальна напруга живлення |
ВКК |
-0.5 |
4 |
V |
||
|
Відносна вологість |
Відносна вологість |
0 |
85 |
% |
||
Електричні характеристики
|
Параметр |
символ |
Хв. |
Типовий |
Макс. |
одиниця |
Примітка |
|
Напруга живлення |
Vcc |
3.135 |
3.465 |
V |
||
|
Струм живлення |
МКС |
430 |
мА |
|||
|
Споживана потужність |
P |
1.5 |
W |
|||
|
Розділ передавача |
||||||
|
Вхідний диференціальний опір |
Rв |
100 |
Ω |
1 |
||
|
Допустима межа напруги постійного струму на вхідному сигналі Tx (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
Перепад вхідної напруги |
Він, ст |
180 |
700 |
мВ |
2 |
|
|
Напруга вимкнення передачі |
VD |
2 |
ВКК |
V |
3 |
|
|
Напруга дозволу передачі |
VEN |
Ві |
Ве+0.8 |
V |
||
|
Розділ приймача |
||||||
|
Одностороння вихідна напруга |
V |
-0.3 |
4 |
V |
||
|
Rx вихідна різниця напруги |
Во |
300 |
850 |
мВ |
||
|
Час наростання та спаду вихідного сигналу Rx |
Tr/Tf |
30 |
PS |
4 |
||
|
Помилка LOS |
VНесправність LOS |
2 |
ВККХОСТ |
V |
5 |
|
|
LOS Нормальний |
VНорма ЛОС |
Ві |
Ве+0.8 |
V |
5 |
|
Примітка
1. Напруга закінчується на 100 Ом.
2. Підключіть безпосередньо до вхідного контакту даних TX. З’єднання змінного струму від контакту до мікросхеми драйвера лазера.
3. LOS - вихід з відкритим колектором. 4,7k-10kΩ має бути відкритим на головній платі. Робота є логічною 0, а втрата сигналу – логічною 1. Максимальна напруга підтягування становить 5,5 В.
4. УЗД з OC-192 / SDH.
5. 10GBASE-LR / LW Ethernet.
Оптичні параметри
|
Параметр |
символ |
Хв. |
Типовий |
Макс. |
одиниця |
Примітка |
|
Розділ передавача |
||||||
|
Центральна довжина хвилі |
λt |
1290 |
1310 |
1330 |
нм |
|
|
спектральна ширина |
△λ |
1 |
нм |
|||
|
Середня оптична потужність |
Павг |
-8.2 |
0.5 |
дБм |
1 |
|
|
Оптична потужність OMA |
Пома |
-5.2 |
дБм |
|||
|
Лазер вимкнено |
Пофф |
-30 |
дБм |
|||
|
Коефіцієнт вимирання |
Швидка допомога |
3.5 |
дБ |
7 |
||
|
Коефіцієнт вимирання |
Швидка допомога |
6 |
дБ |
6 |
||
|
Штраф за дисперсію передавача |
ТДП |
3.2 |
дБ |
2 |
||
|
Шум відносної інтенсивності |
Рін |
-128 |
дБ/Гц |
3 |
||
|
Толерантність до оптичних зворотних втрат |
20 |
дБ |
||||
|
Розділ приймача |
||||||
|
Центральна довжина хвилі |
λr |
1260 |
1355 |
нм |
||
|
Чутливість приймача |
Сен |
-14.5 |
дБм |
4,7 |
||
|
Чутливість приймача |
Сен |
-14.5 |
дБм |
4,6 |
||
|
Підкреслена чутливість (OMA) |
СенСАНКТ |
-10.3 |
дБм |
4 |
||
|
Лос Ассерт |
ЛОСA |
-25 |
- |
дБм |
||
|
Лос Десерт |
ЛОСD |
-15 |
дБм |
|||
|
Лос-гістерезис |
ЛОСH |
0.5 |
дБ |
|||
|
Перевантаження |
сб |
0 |
дБм |
5 |
||
|
Відбивна здатність приймача |
Rrx |
-12 |
дБ |
|||
Примітка
1. Умови тестування приймача напруги відповідно до IEEE802.3ae. Тест CSRS вимагає, щоб друковані плати хоста відповідали стандартам SFF-8431.
2. Перевантаження приймача, як зазначено в OMA та за найгірших інтегрованих умов навантаження.
3. УЗД з OC-192 / SDH
4. 10GBASE-LR / LW Ethernet
Інформація про замовлення
|
Номер деталі |
опис |
|
SFP-10G-LR |
Модуль трансивера 10G SFP+ LR 10KM, гаряче підключення, дуплекс LC, +3.3V, 1310nm DFB-LD, одиночний режим |
ПОШИРЕНІ ЗАПИТАННЯ
1. Що таке 10G LR?
В: Модуль 10G LR 10KM від D-NET — це оптичний приймально-передавальний модуль для програм послідовного оптичного зв’язку 10-Gb/s. Модуль SFP+ сумісний із SFF-8431, SFF-8432 та IEEE 802.3ae 10GBASE-LR.
2. 10GBASE-LR є одномодовим чи багатомодовим?
Відповідь: Модуль приймача 10G SFP+ LR 10KM від D-NET підходить для віддаленої передачі, тому одномодове волокно в основному покривається 10 GBASE-LR SFP +, відстань передачі 10GBASE-LR SFP може становити до 10 км з одномодове волокно
