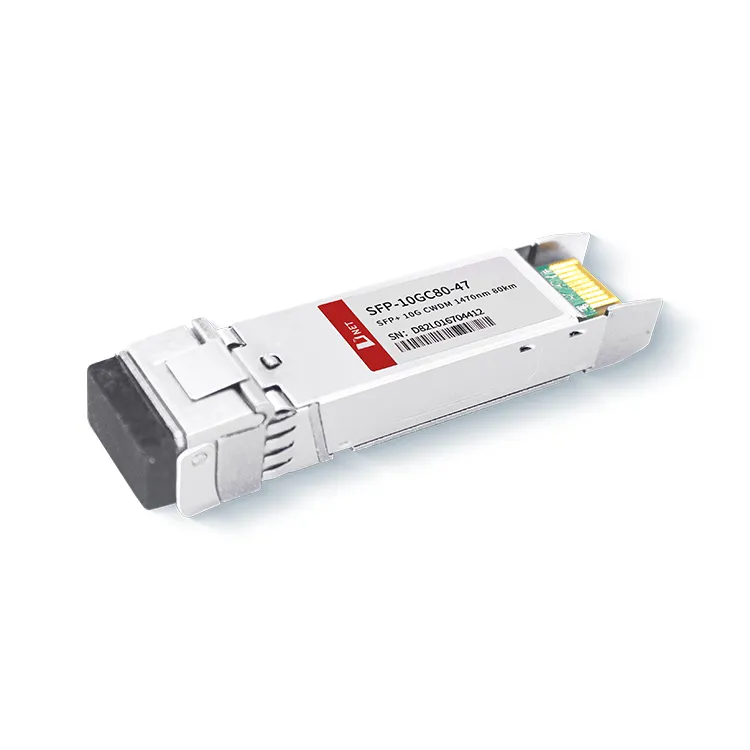

Послуга модуля оптичного трансивера D-net
----
●Гарантійний термін: насолоджуйтесь трирічною гарантією на свою покупку.
●Гарантія сумісності: Експертиза D-NET поширюється на послуги сумісності, гарантуючи бездоганну інтеграцію наших оптичних модулів з обладнанням провідних виробників.
●Спеціально для ваших потреб: Налаштування є ключовим у D-NET. Ми пропонуємо персоналізацію OEM, і за бажанням ви можете персоналізувати свої продукти за допомогою кольорових логотипів.
●Швидка доставка: Очікуйте швидкого обслуговування із загальним часом доставки лише 3 дні.
●Кур'єр Excellence: довіртеся нашим надійним і високоякісним кур’єрським партнерам, включаючи SF, FedEx, DHL, UPS та інші, для комплексних рішень доставки.
Особливості
● Гаряче підключення
● Передавач CWDM EML 147 нм, фотодетектор APD
● Відстань передачі до 80 км через підключення SMF
● 2-дротовий інтерфейс для специфікацій керування, сумісний із інтерфейсом цифрового діагностичного моніторингу SFF 8472
● Відповідає RoHS
Додатки
● 10GBASE-ZR/ZW Ethernet
● Sonet OC-192/SDH
● 10G Волокно канал
● Мережі CWDM
Деталі продукту
Цей оптичний трансивер працює на довжині хвилі 1470 нм, зокрема в спектрі CWDM, сприяючи ефективному мультиплексуванню та демультиплексуванню сигналів у системах CWDM. Маючи максимальну відстань передачі 80 кілометрів, він добре підходить для мереж зв’язку на великі відстані, де необхідна розширена зона дії.
Популярні Мітки: SFP+10G CWDM 1470 км 80 км, Китай SFP+10G CWDM 1470 км 80 км виробники, постачальники, фабрика
Абсолютні максимальні рейтинги
|
Параметр |
символ |
Хв. |
Типовий |
Макс. |
одиниця |
|
Температура зберігання |
Тс |
-40 |
+85 |
ступінь |
|
|
Робоча температура корпусу |
ТА |
0 |
70 |
ступінь |
|
|
Максимальна напруга живлення |
ВКК |
-0.5 |
4 |
V |
|
|
Відносна вологість |
Відносна вологість |
0 |
85 |
% |
Електричні характеристики
(ВЕРХ=0 до 70ступінь , VCC=3.135 до 3,465 В)
|
Параметр |
символ |
Хв. |
Типовий |
Макс. |
одиниця |
Примітка |
|
Напруга живлення |
ВКК |
3.135 |
3.465 |
V |
|
Струм живлення |
МКС |
600 |
мА |
|||
|
Споживана потужність |
P |
2 |
W |
|||
|
Розділ передавача |
||||||
|
Вхідний диференціальний опір |
Рін |
100 |
Ω |
1 |
||
|
Tx Input Одностороння напруга постійного струму Толерантність (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
Перепад вхідної напруги |
Він, ст |
180 |
700 |
мВ |
2 |
|
|
Напруга вимкнення передачі |
В.Д. |
2 |
ВКК |
V |
3 |
|
|
Напруга дозволу передачі |
ВЕН |
Ві |
Ве+0.8 |
V |
||
|
Розділ приймача |
||||||
|
Одностороння вихідна напруга |
V |
-0.3 |
4 |
V |
||
|
Rx вихідна різниця напруги |
Во |
300 |
850 |
мВ |
||
|
Час наростання та спаду вихідного сигналу Rx |
Tr/Tf |
30 |
PS |
4 |
||
|
Помилка LOS |
Несправність VLOS |
2 |
VccHOST |
V |
5 |
|
|
LOS Нормальний |
Норма VLOS |
Ві |
Ве+0.8 |
V |
5 |
|
Примітка
1. Він безпосередньо підключений до вхідних контактів даних TX, з підключенням змінного струму від контактів до лазерного драйвера IC.
2. LOS налаштований як вихід з відкритим колектором. Його слід підтягнути за допомогою резистора в діапазоні від 4,7 кОм до 10кОм на головній платі. Під час нормальної роботи він виводить логічний 0; у разі втрати сигналу виводить логіку
3. Максимальна напруга підтягування, яку він може витримати, становить 5,5 В.
Оптичні параметри
(ВЕРХ=0 до 70 градусів, VCC=3.135 до 3,465 В)
|
Параметр |
символ |
Хв. |
Типовий |
Макс. |
одиниця |
Примітка |
|
Розділ передавача |
||||||
|
Центральна довжина хвилі |
λc |
λ-6.5 |
λ+6.5 |
нм |
||
|
спектральна ширина |
Δλ |
1 |
нм |
|||
|
Середня оптична потужність |
Павг |
0 |
+4 |
дБм |
1 |
|
|
Лазер вимкнено |
Пофф |
-30 |
дБм |
|||
|
Коефіцієнт вимирання |
Швидка допомога |
8.2 |
дБ |
|||
|
Штраф за дисперсію передавача |
ТДП |
3.0 |
дБ |
2 |
||
|
Шум відносної інтенсивності |
Рін |
-128 |
дБ/Гц |
3 |
||
|
Толерантність до оптичних зворотних втрат |
20 |
дБ |
||||
|
Розділ приймача |
||||||
|
Центральна довжина хвилі |
λr |
1260 |
1620 |
нм |
||
|
Чутливість приймача (OMA) |
Сен |
-23 |
дБм |
4 |
||
|
Підкреслена чутливість (OMA) |
Компанія SenST |
-21 |
дБм |
4 |
||
|
Лос Ассерт |
ЛОСА |
-34 |
- |
дБм |
||
|
Лос Десерт |
ВТРАТИТИ |
-24 |
дБм |
|||
|
Лос-гістерезис |
ЛОШ |
0.5 |
дБ |
|||
|
Перевантаження |
сб |
-7 |
дБм |
5 |
||
|
Відбивна здатність приймача |
Rrx |
-12 |
дБ |
Примітка
1. Середні показники потужності є лише інформативними відповідно до IEEE802.3ae.
2. Відбиття 12 дБ.
3. Умови тестування приймача під напругою відповідно до IEEE802.3ae. Тестування CSRS вимагає, щоб головна плата була сумісною з SFF-8431.
4. Перевантаження приймача, визначене в OMA, і в умовах найгіршого комплексного навантаження.
Інформація про замовлення
|
Номер деталі |
опис |
|
SFP{{0}GC80-C60 |
10 Гбіт/с 80 км CWDM SFP+ трансивер із можливістю гарячого підключення, дуплексний LC, +3.3 В, 1470 нм, CWDM EML і APD, однорежимний |
ПОШИРЕНІ ЗАПИТАННЯ
1. Для чого використовуються порти 10G SFP+?
A: 10G SFP+ зазвичай передає оптичний сигнал на 850 нм, 1310 нм, 1550 нм, CWDM, DWDM; SONET / SDH для 10 Гбіт/с, Fibre Channel, гігабітний Ethernet, 10 гігабітний Ethernet та інші додатки, включаючи канали DWDM.
2. Чи можна використовувати трансивери SFP+ у портах SFP28?
A: Трансивери SFP+ (10 Gigabit Ethernet) не можна безпосередньо використовувати в портах SFP28 (25 Gigabit Ethernet). Хоча модулі SFP+ і SFP28 використовують однаковий форм-фактор, вони працюють на різних швидкостях. Модулі SFP+ підтримують швидкість передачі даних до 10 Гбіт/с, а модулі SFP28 підтримують швидкість передачі даних до 25 Гбіт/с. Крім того, порти SFP28 розроблені для підтримки більш високих рівнів потужності, необхідних для роботи 25 Гбіт/с. Тому використання трансивера SFP+ у порту SFP28 буде несумісним і не працюватиме.
