особливості
● Пакет SFP із можливістю гарячого підключення
● Дуплексний роз'єм LC
● Мережа ITU 10 ГГц, діапазон C
● Джерело живлення: +3.3V
● Металева оболонка для зменшення електромагнітних перешкод
● Споживана потужність<1.5W
● Діапазон температур: 0~ 70 градусів
Деталі продукту

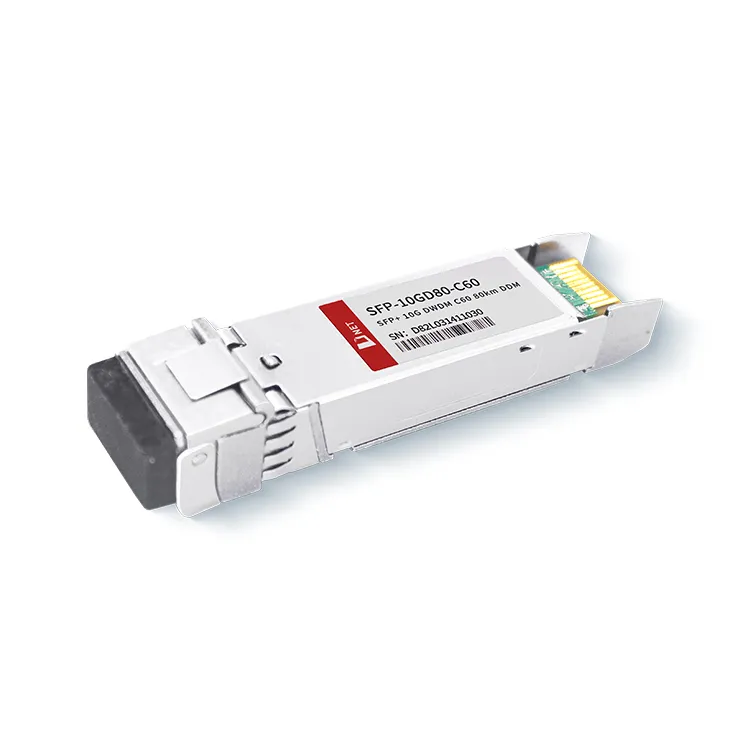

Оптичний трансивер D-net 10G DWDM 80KM C60 підтримує швидкість передачі даних у діапазоні від 9,95 до 11,3 Гбіт/с. Використовуючи технологію DWDM, цей трансивер забезпечує одночасну передачу декількох довжин хвиль по одному оптоволокну, тим самим збільшуючи пропускну здатність мережі та оптимізуючи використання пропускної здатності. Позначення C60 означає, що модуль працює в діапазоні довжин хвиль C-діапазону. Трансивери SFP+ DWDM 80KM C60 зазвичай розгортаються в мережах 10GBASE-ZR/ZW Ethernet, Sonet OC-192/SDH, 10G Fibre Channel і DWDM.
Популярні Мітки: SFP+10G DWDM C60 80km, Китай SFP+10G DWDM C60 80km виробники, постачальники, фабрика
Абсолютні максимальні рейтинги
|
Параметр |
символ |
Хв. |
Типовий |
Макс. |
одиниця |
|
Температура зберігання |
TS |
-40 |
+85 |
ступінь |
|
|
Робоча температура корпусу |
TA |
0 |
70 |
ступінь |
|
|
Максимальна напруга живлення |
Vcc |
-0.5 |
4 |
V |
|
|
Відносна вологість |
Відносна вологість |
0 |
85 |
% |
Електричні характеристики
(ВЕРХ=0 до 70ступінь , VCC=3.135 до 3,465 В)
|
Параметр |
символ |
Хв. |
Типовий |
Макс. |
одиниця |
Примітка |
|
Напруга живлення |
ВКК |
3.135 |
3.465 |
V |
||
|
Струм живлення |
МКС |
450 |
мА |
|||
|
Споживана потужність |
P |
1.5 |
W |
|||
|
Розділ передавача |
||||||
|
Вхідний диференціальний опір |
Rв |
100 |
Ω |
1 |
||
|
Допустима межа напруги постійного струму на вхідному сигналі Tx (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
Перепад вхідної напруги |
Він, ст |
180 |
700 |
мВ |
2 |
|
|
Напруга вимкнення передачі |
VD |
2 |
ВКК |
V |
3 |
|
|
Напруга дозволу передачі |
VUK |
Ві |
Ве+0.8 |
V |
||
|
Розділ приймача |
||||||
|
Одностороння вихідна напруга |
V |
-0.3 |
4 |
V |
||
|
Rx вихідна різниця напруги |
Во |
300 |
850 |
мВ |
||
|
Час наростання та спаду вихідного сигналу Rx |
Tr/Tf |
30 |
PS |
4 |
||
|
Помилка LOS |
VНесправність LOS |
2 |
VccХОСТ |
V |
5 |
|
|
LOS Нормальний |
VНорма ЛОС |
Ві |
Ве+0.8 |
V |
5 |
|
Оптичні параметри
(ВЕРХ=0 до 70ступінь , VCC=3.135 до 3,465 В)
|
Параметр |
символ |
Хв. |
Типовий |
Макс. |
одиниця |
Примітка |
|
Розділ передавача |
||||||
|
Оптична довжина хвилі - кінець життя |
λ |
X-100 |
X |
X+100 |
вечора |
|
|
Оптична довжина хвилі - початок життя |
λ |
X-25 |
X |
X+25 |
вечора |
|
|
Середня оптична потужність |
Павг |
0 |
+5 |
дБм |
1 |
|
|
Лазер вимкнено |
Пофф |
-30 |
дБм |
|||
|
Коефіцієнт вимирання |
Швидка допомога |
8.2 |
дБ |
|||
|
Штраф за розсіювання передавача |
ТДП |
3.0 |
дБ |
2 |
||
|
Шум відносної інтенсивності |
Рін |
-128 |
дБ/Гц |
3 |
||
|
Толерантність до оптичних зворотних втрат |
20 |
дБ |
||||
|
Розділ приймача |
||||||
|
Центральна довжина хвилі |
λr |
1480 |
1565 |
нм |
||
|
Лос Ассерт |
ЛОСA |
-40 |
- |
дБм |
||
|
Лос Десерт |
ЛОСD |
-24 |
дБм |
|||
|
Лос-гістерезис |
ЛОСH |
0.5 |
дБ |
|||
|
Перевантаження |
сб |
-7 |
дБм |
5 |
||
|
Відбивна здатність приймача |
Rrx |
-12 |
дБ |
|||
Інформація про замовлення
|
Номер деталі |
опис |
|
SFP{{0}GD80-C60 |
10G DWDM 80KM C60 Трансивер з можливістю гарячого підключення, дуплекс LC, +3.3V, 100GHz, DWDM EML&APD, один режим |
ПОШИРЕНІ ЗАПИТАННЯ
1. Що таке DWDM SFP?
В: Оптичний модуль DWDM SFP належить до оптичного модуля WDM. Трансивер SFP+ DWDM 80KM C60 використовує технологію DWDM, яка використовує різні довжини хвилі для повторного використання кількох оптичних сигналів у оптичному волокні для передачі даних.
2. Який SFP потрібен для міжміського підключення?
A: Стандартні однорежимні SFP можуть передавати до 10 км, а розширені однорежимні SFP – до 80 км. Для менших відстаней і дешевшого варіанту багаторежимні SFP є чудовим рішенням. Стандартний багаторежимний SFP може передавати до 500 м, а розширений багаторежимний SFP – до 2 км.
