Особливості продукту
● Кількість каналів: підтримує до 18 незалежних каналів, що дозволяє мультиплексувати 18 різних довжин хвиль на одне волокно.
● Діапазон довжин хвиль: він працює в діапазоні мультиплексування з грубим поділом хвиль (CWDM), який зазвичай охоплює від 1270 нм до 1610 нм. Кожному каналу виділяється унікальна довжина хвилі в цьому діапазоні.
● Пасивна робота: Мультиплексори CWDM є пасивними пристроями, тобто їм не потрібні зовнішні джерела живлення чи активні компоненти.
● Plug-and-Play: мультиплексори CWDM розроблені для простого встановлення та налаштування. Їх можна легко інтегрувати в існуючі оптичні мережі без необхідності виконання складних процедур налаштування
Деталі продукту

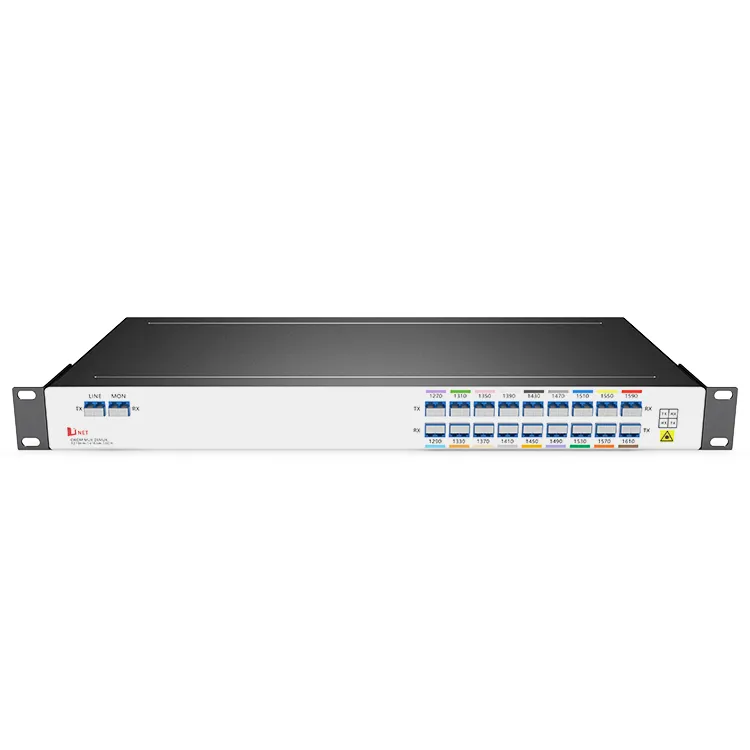

Канал D-Net 18-CWDM MUX DEMUX працює в діапазоні довжин хвиль від 1270 нм до 1610 нм, підтримуючи точно 18 окремих каналів або довжин хвиль у спектрі CWDM. Ці пристрої MUX і DEMUX сприяють ефективній передачі та прийому кількох сигналів через одне волокно, тим самим оптимізуючи пропускну здатність мережі та її використання.
Панель продукту
Популярні Мітки: CWDM MUX DEMUX 18-канальна двоволоконна стійка 1U, Китай CWDM MUX DEMUX 18-канальна двоволоконна стійка 1U, виробники, постачальники, фабрика
Специфікація продукту
|
Довжина хвилі |
18 каналів 1270-1610nm |
Міжканальний інтервал |
20 нм |
|
Смуга пропускання каналу |
±6,5 нм |
технології |
TFF (тонкоплівковий фільтр) |
|
Втрата вставки |
Звичайний: менше або дорівнює 5,4 дБ (З пропуском 8 0: менше або дорівнює 3.0дБ) |
Втрата посилання |
Звичайний: менше або дорівнює 6,2 дБ (З пропуском 8 0: менше або дорівнює 4.0дБ) |
|
Втрата при внесенні @ 1% пн |
Менше або дорівнює 26 дБ |
Центральна довжина хвилі Точність |
±0.05 нм |
|
Повернення втрати |
Більше або дорівнює 45 дБ |
Спрямованість |
Більше або дорівнює 45 дБ |
|
Режим поляризації дисперсія |
Менше або дорівнює 0.1ps |
Втрати, залежні від поляризації |
Менше або дорівнює 0,3 дБ |
|
Ізоляція каналу |
Прилеглий Більше або дорівнює 30 дБ |
Температура |
Робота -40 до 85 градусів Зберігання -40 до 85 градусів |
|
Вага нетто |
1,5 кг |
Розміри (ВxШxГ) |
44*440*230 мм |
Примітка: вказується з роз'ємами.
Зв'язування програм
Послуга багатошвидкісного гібридного мультиплексування
Дозволяє гнучко поєднувати 1G/10G/25G/40G/100G/200G Ethernet, SAN, OTN, SDH/SONET і локальні відеосервіси.
Типи мережевих додатків CWDM
Тип 1: передача «точка-точка».
Тип 2: кільцева передача
Тип3: перехресне з'єднання
Інформація про замовлення
|
№ продукту |
Опис товару |
|
CDM{{0}U01-3161 |
CWDM MUX DEMUX 16CH (31-61) Dual fiber, LC/UPC, 1U Rack |
Примітка. Ми підтримуємо індивідуальний дизайн, зв’яжіться з нами електронною поштою.
ПОШИРЕНІ ЗАПИТАННЯ
1. Яка довжина хвилі CWDM?
A: Діапазон довжин хвиль системи CWDM (грубе мультиплексування по довжині хвилі) зазвичай знаходиться в діапазоні від 1260 нм до 1625 нм. Кожному каналу в системі CWDM призначається певна довжина хвилі в цьому діапазоні, що дозволяє об’єднувати та передавати кілька потоків даних по одному оптоволокну. Відстань між каналами зазвичай становить 20 нм, що дає загалом 18 каналів у 18-канальній системі CWDM. Ця технологія зазвичай використовується в оптичних мережах для збільшення пропускної здатності існуючої оптоволоконної інфраструктури.
2. Як працює мультиплексор CWDM?
Відповідь: Мультиплексор CWDM (грубе мультиплексування за довжиною хвилі) 18-канальний мультиплексор із поділом за довжиною хвилі – це мережевий пристрій, який використовується для об’єднання чи розділення кількох оптичних сигналів, які передаються на різних довжинах світлових хвиль.
3. Що краще CWDM чи DWDM?
A: Вибір між CWDM і DWDM залежить від різних факторів, таких як необхідна ємність, відстань, вартість і доступна інфраструктура. CWDM часто використовується для зв’язку на короткій відстані в локальній мережі (LAN) або міській мережі (MAN), де потрібна менша кількість каналів. DWDM, з іншого боку, підходить для додатків на великі відстані та великої пропускної здатності, таких як магістральні мережі та трансконтинентальні канали зв’язку.
