Особливість продукту

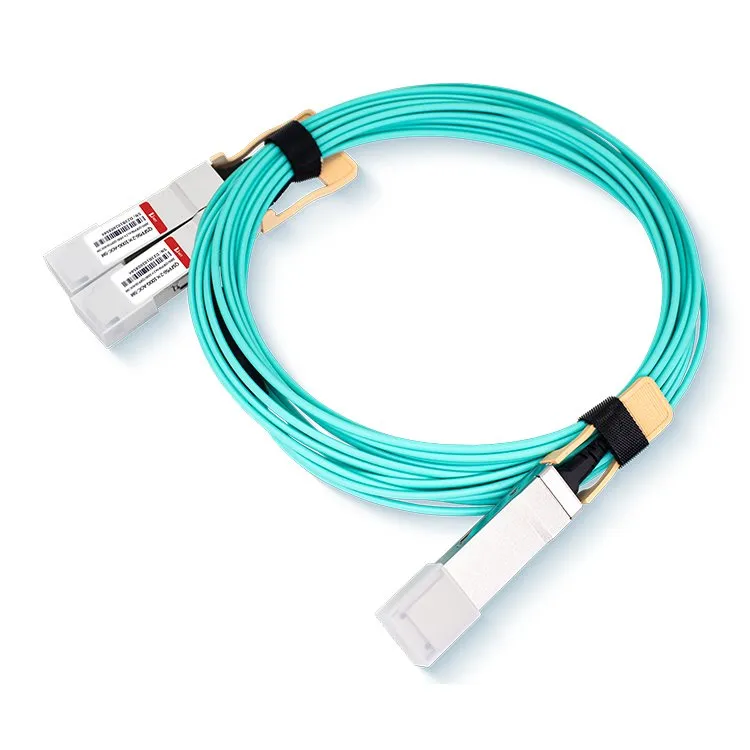

● Активний оптичний кабель із проривом від QSFP56 200G до двох QSFP28 100G
● Швидкість передачі даних до 53,125 Гбіт/с на канал модуляції PAM4
● Вбудований масив 850 нм VCSEL і масив PD
● Реалізована функція DDM
● Гаряча заміна
● Низьке розсіювання потужності,<4W on 200G end, <3W on 100G end
● Діапазон комерційних робочих температур корпусу: від 0 градусів до 70 градусів
● Відповідає ROHS2.0
Додатки
● Центри обробки даних і хмарні мережі
● Системи 200G InfiniBand HDR
Популярні Мітки: QSFP56 200Проривний кабель AOC від G до 2X100G, Китай QSFP56 200Проривний кабель AOC від G до 2X100G Виробники, постачальники, фабрика
Абсолютні максимальні рейтинги
|
Продукт |
Модуля ції |
Протокол |
Номінальна ставка |
Технічні характеристики |
|||||
|
Сукупний (Гбіт/с) |
Електричний Провулки (Гбод) |
ppm |
Висока швидкість Електричний |
Pre-FEC Макс. BER |
Посилання |
||||
|
200G кінець |
PAM4 |
IEEE802.3cd |
212.5 |
26.5625 |
±100 |
200GAUI-4 |
1E-6 для InfiniBand HDR; 2,4E-4 для 200GBAS E-SR4 |
0.5 ~ 100m |
|
|
На 100 гр кінець |
PAM4 |
IEEE802.3cd |
106.25 |
26.5625 |
±100 |
200GAUI-4 |
|||
|
Параметр |
символ |
одиниця |
Хв |
Макс |
|
|
Робоча температура корпусу |
Топ |
ступінь |
0 |
70 |
|
|
Діапазон температур зберігання |
ц |
ступінь |
-40 |
85 |
|
|
Відносна вологість |
RH |
% |
0 |
85 |
|
|
Напруга живлення |
Vcc |
V |
-0.5 |
3.6 |
|
Рекомендовані умови експлуатації
|
Параметр |
символ |
одиниця |
Хв |
Тип |
Макс |
|
|
Робоча температура корпусу Діапазон |
Tca |
oC |
0 |
/ |
70 |
|
|
Напруга живлення |
Vcc |
V |
3.135 |
3.3 |
3.465 |
|
Визначення електричних портів
|
Параметр |
символ |
одиниця |
Хв |
Тип |
Макс |
Примітки |
|
Напруга живлення |
VCC |
V |
3.135 |
3.3 |
3.465 |
|
|
Споживана потужність |
ПК |
W |
4 |
200G кінець |
||
|
3 |
Кінець 100G |
|||||
|
Передавач |
||||||
|
Вхідний диференціальний опір |
RIN |
Ω |
80 |
100 |
120 |
|
|
Одностороннє введення даних |
VIN номер |
мВп-п |
90 |
500 |
||
|
Напруга вимкнення передачі |
VDIS |
V |
2 |
VCCHOST |
||
|
Напруга дозволу передачі |
VEN |
V |
VEE |
VEE+0.8 |
||
|
Напруга підтвердження несправності передачі |
VFA |
V |
2 |
VCCHOST |
||
|
Напруга деактивації несправності передачі |
VFDA |
V |
VEE |
VEE+0.8 |
||
|
Приймач |
||||||
|
Односторонній вихід даних |
VOD |
мВп-п |
200 |
500 |
||
|
Помилка LOS |
VLOSFT |
V |
2 |
VCCHOST |
||
|
LOS Нормальний |
ВЛОСНР |
V |
VEE |
VEE+0.8 |
||
|
Невідповідність диференціального закінчення |
% |
10 |
||||
|
Зв'язок IIC |
||||||
|
Тактова частота IIC |
- |
КХЗ |
/ |
100 |
400 |
|
|
розтягування годинника |
- |
нас |
/ |
/ |
500 |
|
Карта пам'яті модуля
Сумісний з CMIS версія 4.0/ SFF8636
Інформація про замовлення
|
Номер деталі |
опис |
|
Q56-2Q28-200G-1M |
200G QSFP56 SR4 до 2xQSFP28 SR2 AOC 1M |
|
Q56-2Q28-200G-3M |
200G QSFP56 SR4 до 2xQSFP28 SR2 AOC 3M |
|
Q56-2Q28-200G-5M |
200G QSFP56 SR4 до 2xQSFP28 SR2 AOC 5M |
|
Q56-2Q28-200G-7M |
200G QSFP56 SR4 до 2xQSFP28 SR2 AOC 7M |
|
Q56-2Q28-200G-10M |
200G QSFP56 SR4 до 2xQSFP28 SR2 AOC 10M |
|
Q56-2Q28-200G-15M |
200G QSFP56 SR4 до 2xQSFP28 SR2 AOC 15M |
|
Q56-2Q28-200G-20M |
200G QSFP56 SR4 до 2xQSFP28 SR2 AOC 20M |
|
Q56-2Q28-200G-30M |
200G QSFP56 SR4 до 2xQSFP28 SR2 AOC 30M |
|
Q56-2Q28-200G-40M |
200G QSFP56 SR4 до 2xQSFP28 SR2 AOC 40M |
|
Q56-2Q28-200G-50M |
200G QSFP56 SR4 до 2xQSFP28 SR2 AOC 50M |
|
Q56-2Q28-200G-xxM |
200G QSFP56 SR4 до 2xQSFP28 SR2 AOC xxM |
FAQ
1. Що таке активний оптичний кабель?
A: Активний оптичний кабель (AOC) — це високошвидкісний кабель для передачі даних, який поєднує оптико-волоконну технологію з електричними компонентами для забезпечення передачі сигналів даних на великі відстані. Він часто використовується в таких програмах, як центри обробки даних, високопродуктивні обчислювальні системи та мережеві системи.
2. Чим відрізняються активні та пасивні кабелі?
Відповідь: Підсумовуючи, хоча і активні, і пасивні кабелі служать для передачі сигналів, активні кабелі включають вбудовані електронні компоненти для активного управління та посилення сигналу, тоді як пасивні кабелі покладаються виключно на внутрішні властивості провідного матеріалу для передачі сигналу. .
3. Яка максимальна довжина активного оптичного кабелю?
A: Максимальна довжина активного оптичного кабелю може змінюватися залежно від таких факторів, як якість кабелю, швидкість передачі даних і конкретна технологія, що використовується. Проте активні оптичні кабелі мають потенціал для досягнення значно більших відстаней передачі в порівнянні з пасивними кабелями. У деяких випадках активні оптичні кабелі можуть досягати відстані до кількох сотень метрів або навіть кілометрів, залежно від технології та застосування. Важливо зазначити, що конкретна максимальна довжина залежатиме від специфікацій продукту, наданих виробником активного оптичного кабелю.
