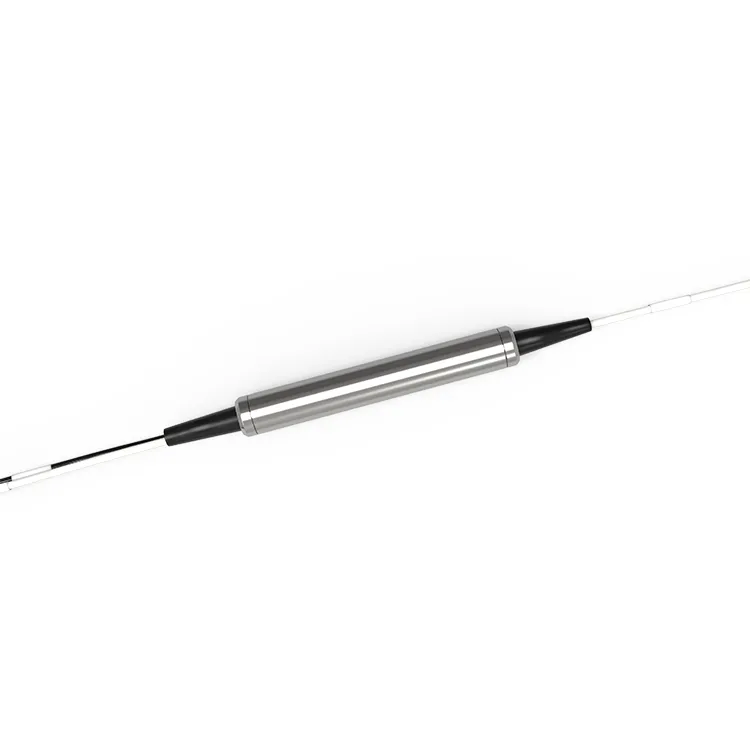

Компонент фільтра OTDR 1625 нм FWDM

Компонент OTDR FWDM 1625 від D-NET, що використовує технологію TFF (тонкоплівковий фільтр), низькі внесені втрати, відмінну надійність і стабільність. Фільтри OTDR 1625 підходять для систем моніторингу волоконно-оптичних кабельних ліній, OTDR.

Послати повідомлення

Опис

Технічні параметри

Опис товару

OTDR (оптичний рефлектометр у часовій області) — це технологія, яка використовується для виявлення відбиття та втрати сигналу у волоконно-оптичних лініях зв’язку. FWDM OTDR 1625nm – це компонент фільтра, який використовується для фільтрації оптичних сигналів з довжиною хвилі, відмінних від 1625nm, підходить для технології FWDM, яка може передавати оптичні сигнали з кількома довжинами хвилі в одному волокні. Використовуючи компонент OTDR FWDM 1625, ми можемо відфільтрувати сигнали інших довжин хвиль під час тестування та зосередитися лише на сигналах цільової довжини хвилі, підвищуючи точність вимірювань.

Додатки

● Оптичні підсилювачі
● CATV
● OTDR

Популярні Мітки: Компонент OTDR 1625nm FWDM, Китай OTDR Filter 1625nm FWDM Component Виробники, постачальники, фабрика

Технічні характеристики продукту

Довжина хвилі	TX1625 RX1310/1490/1550 нм	технології	TFF (тонкоплівковий фільтр)
Смуга пропускання	1600~1670 нм	Рефлексія	1260~1580
Пульсація смуги пропускання	Менше або дорівнює 0,30 дБ	IL @ Смуга пропускання	Менше або дорівнює 0,60 дБ
Відображення смуги хвилі	Менше або дорівнює 0,20 дБ	IL @ Відображення	Менше або дорівнює 0,40 дБ
Ізоляція передачі (adj канал)	Більше або дорівнює 30 дБ	Ізоляція передачі (канал без налаштування)	Більше або дорівнює 50 дБ
Відображення ізоляції	Більше або дорівнює 15 дБ	Втрати, залежні від поляризації	Менше або дорівнює 0,1 дБ
Поляризаційна модова дисперсія	Менше або дорівнює 0.2ps	Термічна стабільність	Менше або дорівнює 0.005N
Спрямованість	Більше або дорівнює 50 дБ	Зворотні втрати	Більше або дорівнює 45 дБ
Керування оптичною потужністю	Менше або дорівнює 500 мВт	температура	Робота -40 до 85 градусів Зберігання -40 до 85 градусів
Тип волокна	SMF-28e	Розмір упаковки	Сталь ∮5,5 x L34 мм АБС 902010нм

Примітка.
1) Усі специфікації базуються на пристроях без роз’ємів і гарантуються щодо довжини хвилі, поляризації та температури.
2) PMD і значення хроматичної дисперсії гарантовані конструкцією.
3) Специфікації можуть бути змінені без попередження

Інформація про замовлення

FW	- Пакет	- Тип роз'єму	U/A	-1625	- Тип волокна	- Довжина волокна
	S: Сталь	0: немає роз’єму	U: UPC		9: волокно 0.9 мм	005: 0.5+/-0.1m
	B: КОРОБКА ABS	1: LC	В: БТР		20:2,0 мм	01: 1.0+/-0.1m
	інші	2: SC			30:2,0 мм	інші
		3: ФК			інші
		4: Інші

FAQ

Q: Яка функція FWDM OTDR 1625nm?

A: Функція фільтрів OTDR 1625 полягає в тому, щоб забезпечити передачу кількох оптичних сигналів через один оптоволоконний кабель, таким чином підвищуючи ефективність і швидкість передачі даних у мережі.

З: Що таке OTDR і як він працює?

A: OTDR (оптичний рефлектометр у часовій області) – це пристрій, який використовує оптичні імпульси для вимірювання довжини, затухання та характеристик втрат оптоволоконного кабелю. Він посилає потужний лазерний імпульс у волокно, а потім вимірює відбите світло, щоб визначити стан кабелю.
