Деталі продукту

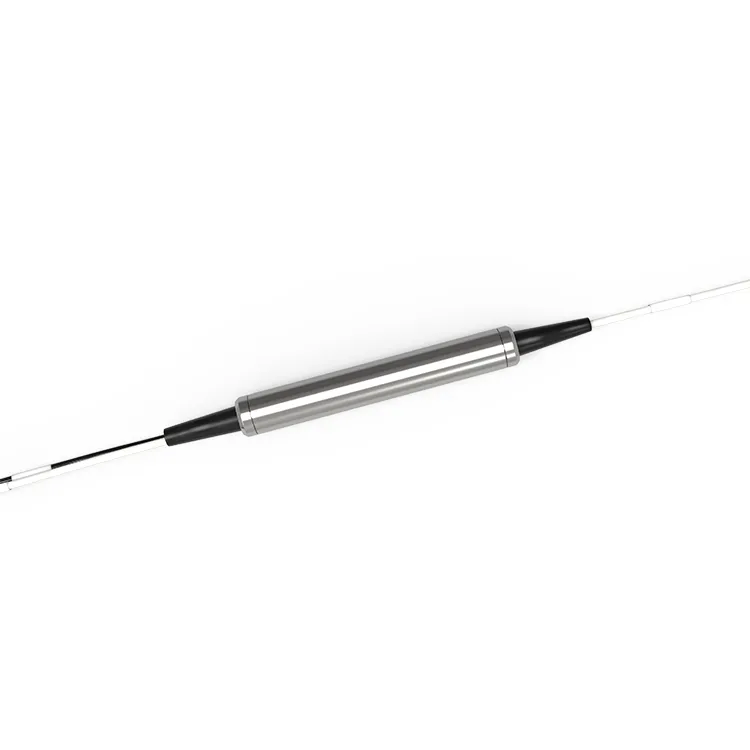

Фільтри DWDM 50 ГГц на частоті 50 ГГц можуть екранувати та модулювати оптичний сигнал у смузі пропускання 50 ГГц. 3-портовий компонент DWDM-фільтра 50 ГГц можна використовувати як точку вставки, вилучення та моніторингу в волоконно-оптичній системі зв’язку. Технологія DWDM може передавати декілька оптичних сигналів з різними довжинами хвиль одночасно, що значно збільшує пропускну здатність волоконно-оптичних систем зв’язку. Фільтри DWDM 50 ГГц широко використовуються в мережах доступу, системах WDM Metro, системах WDM на великі відстані та корпоративних мережах.
Популярні Мітки: Пасивний компонент фільтра 3 портів 50 ГГц DWDM, Китай Виробники, постачальники, фабрика фільтра пасивних компонентів 3 портів 50 ГГц DWDM
Технічні характеристики продукту
|
Діапазон довжин хвиль |
Канали ITU діапазону C або L від 186,6 до 196,1 ТГц |
технології |
TFF (тонкоплівковий фільтр) |
|
Ширина смуги пропускання @ -0.5 дБ |
Більше або дорівнює 0,22 нм |
Спосіб передавання пульсація смуги пропускання |
Менше або дорівнює 0,40 дБ |
|
Спосіб передавання вставка втрата |
Менше або дорівнює 0,8 дБ |
Смуга пропускання відбиття брижі |
Менше або дорівнює 0,20 дБ |
|
Внесені втрати на відбиття |
Менше або дорівнює 0,40 дБ |
Спосіб передавання ізоляція (присл. канал) |
Більше або дорівнює 20 дБ |
|
Спосіб передавання ізоляція (канал без налаштувань) |
Більше або дорівнює 45 дБ |
Відображення ізоляції |
Більше або дорівнює 12 дБ |
|
Залежить від поляризації втрата |
Менше або дорівнює 0,2 дБ |
Режим поляризації дисперсія |
Менше або дорівнює 0.2ps |
|
Спрямованість |
Більше або дорівнює 50 дБ |
Зворотні втрати |
Більше або дорівнює 45 дБ |
|
Керування оптичною потужністю |
Більше або дорівнює 500 |
Температура |
Робочий: від -40 до +85 градусів Зберігання: від -40 до +85 градусів |
|
Тип волокна |
SMF-28e |
Розмір упаковки |
∮5,5 x L34 мм |
Примітка:
1) Усі специфікації базуються на пристроях без роз’ємів і гарантуються щодо довжини хвилі, поляризації та температури.
2) PMD і значення хроматичної дисперсії гарантовані конструкцією. 3) Технічні характеристики можуть бути змінені без попередження.
Інформація про замовлення
|
РД-D |
- Пакет |
-З'єднувач Тип |
U/A |
- План каналу |
- Тип волокна |
- Довжина волокна |
-50G |
|
S: Сталь |
0: немає роз’єму |
U: UPC |
C19 |
25: волокно 250 мкм |
005: 0.5+/-0.1m |
50G:50GHZ |
|
|
Г: Скло |
1%3а ЛК |
В: БТР |
C20 |
90: Волокно 900 мкм |
01: 1.0+/-0.1m |
||
|
2%3а СК |
C21 |
інші |
|||||
|
3: ФК |
інші |
||||||
|
4: Інші |
приклад:RD-DS1U-C19-2505-50G: 3 порти 50GHZ DWDM C19 1562.23nm LC/UPC 250um 0,5M Fiber Steel.
