Опис

Технічні параметри

Особливості продукту

OSFP Serial Optical Інтерфейс
●Електричний інтерфейс 4x100G PAM4 400GAUI-4 із зміненим часом

● Активний оптичний кабель
● 4-канальні масиви VCSEL і 4-канальні масиви фотодетекторів PIN
●Максимальна довжина ланки 60 м на OM3 або 100 м на OM4

Сумісність з OSFP MSA
● Форм-фактор OSFP із можливістю гарячого підключення
● Відповідає специфікації модуля OSFP Rev 5.0
●Сумісний із CMIS 5.2

Підтримка Протокол
●Сумісність з IEEE 802.3db
●Сумісність з IEEE 802.3ck

Низький Споживання енергії
●Менше 8 Вт у діапазоні температур від 0 до 70 градусів

Додатки

● 400GBASE-SR4 400G Ethernet
●Центр обробки даних

Популярні Мітки: 400g osfp sr4 mm mpo12 оптичний трансивер, Китай 400g osfp sr4 mm mpo12 оптичний трансивер виробники, постачальники, фабрика

Абсолютні максимальні рейтинги

Параметр	символ	Хв	Макс	одиниця
Температура зберігання	ц	-40	85	.C
Корпус Операційний Темпратура	Топ	0	70	.C
Відносна Вологість (без конденсації)	RH	15	85	%
Напруга живлення	Vcc	-0.5	3.6	V
Поріг пошкодження приймача, пер пров	PRdmg	5		дБм

Оптичний інтерфейс передавача

Параметр		символ	Хв	Типовий	Макс	одиниця
Швидкість передачі даних на смугу		ДОКТОР		53.125		GBd
Формат модуляції			PAM4
Центральна довжина хвилі 1		λ	840	860	868	нм
Середньоквадратична спектральна ширина		σ			0.6	нм
Середня стартова потужність, кожна смуга		Павг	-4.6		4	дБм
Оптична потужність OMA, кожна смуга, макс		ПОМА	3.5			дБм
OMAouter, кожна смуга хв	макс. (TECQ, TDECQ)<1.8 dB		макс. [-2.6 , макс.(TECQ,TECQ) –4.4]			дБм
OMAouter, кожна смуга хв	1,8 < макс. (TECQ, TDECQ) < 4,4 дБ		макс. [-2.6 , макс.(TECQ,TECQ) –4.4]			дБм
Передавач і дисперсія закриття очей (TDECQ), кожна смуга		TDECQ			4.4	дБ
Закриття ока передавача для PAM4 (TECQ), кожна смуга		TECQ			4.4	дБ
Коефіцієнт вимирання		ER	2.5			дБ
Екскурсія потужності передавача, кожна смуга					2.3	дБм
Толерантність до оптичних зворотних втрат		ORLT			14	дБ
Оптична потужність для TX DISABLE					-30	дБм
Обведений fluxb2			Більше або дорівнює 86% при 19 мкм Менше або дорівнює 30% при 4,5 мкм
Обведений fluxb2

Примітки:

1. Визначається відповідно до продуктивності використовуваного лазера.

2. Вимірюється у волокні типу A1a.2 або типу A1a.3 або A1a.4, 50 мкм, відповідно до IEC 61280-1-4

Оптичний інтерфейс приймача

Параметр		символ	Хв	Типовий	Макс	одиниця
Швидкість передачі даних на смугу		BR		53.125		Gbd
Формат модуляції			PAM4
Центральна довжина хвилі 1		λ	842	885	948	нм
Поріг пошкодження			5			дБм
Середня потужність прийому, кожна смуга			-6.4		4	дБм
Отримувати живлення, кожна смуга (OMAouter)						дБм
Коефіцієнт відбиття приймача		Rr				дБ
Чутливість приймача, кожна смуга1			RS=макс. (-4.6, TECQ –6.4)			дБм
Підкреслена чутливість приймача, кожна смуга					-2	дБм
Rx LOS	Стверджувати		-15			дБм
	Скасувати твердження				-7.5	дБм
	Гістерезис		0.5		5	дБ

Примітки:

1. Чутливість приймача є інформативною та визначається для передавача зі значенням TECQ. Вимірюється за допомогою тестового сигналу на відповідність на TP3 для BER=2.4E-4 Pre-FEC.

Інформація про замовлення

Номер частини	опис
OSFP-400G-SR4	400G OSFP SR4, MPO12,100 м, 850 нм, MMF

FAQ

Питання: Які роз’єми використовує 400G OSFP SR4?

A: 400G OSFP SR4 використовує оптоволоконні з’єднувачі MPO/MTP, що забезпечує вищу щільність і швидший час встановлення.

З: Які швидкості передачі даних підтримує 400G OSFP SR4?

A: 400G OSFP SR4 може підтримувати діапазон швидкості передачі даних, включаючи 400G Ethernet, 200G Ethernet і 100G Ethernet. Це робить його універсальним і адаптованим до різноманітних мережевих вимог.

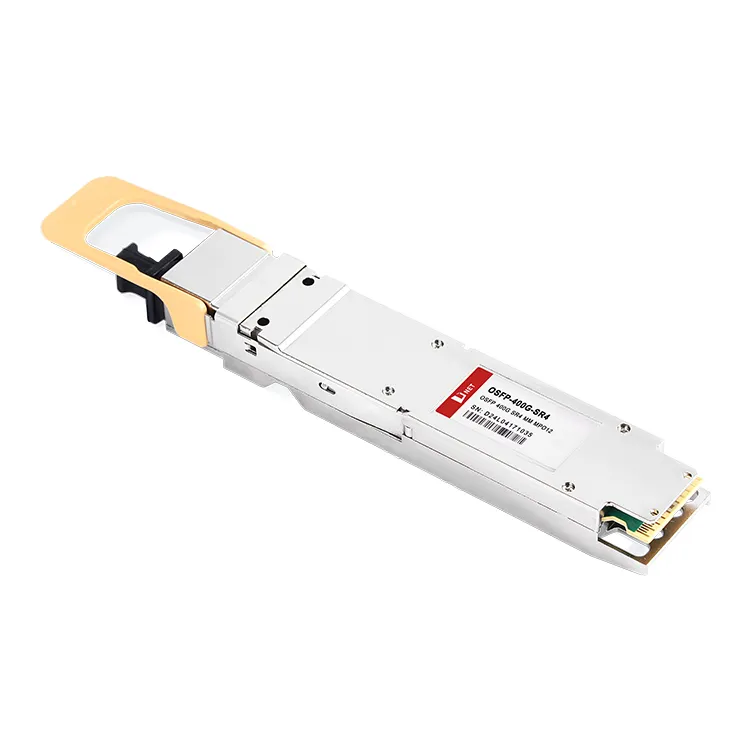

Оптичний трансивер 400G OSFP SR4 MM MPO12
