Опис

Технічні параметри

Особливості продукту

●Сумісність з QSFP-DD MSA
● Дизайн MUX/DEMUX з 4 смугами CWDM
●100G Lambda MSA 400G-FR4 відповідає специфікаціям
●Максимальна споживана потужність 10 Вт
●Передача до 2 км по одномодовому волокну (SMF) з FEC
●Один блок живлення +3.3V

●Двосторонній роз'єм LC
●Скарга RoHS

Додатки

●400G BASE-FR4 Ethernet
●Взаємозв'язок центру обробки даних

●InfiniBand З'єднання
●Мережа підприємства

Популярні Мітки: 400g qsfp-dd fr4 2km оптичний трансивер, Китай 400g qsfp-dd fr4 2km оптичний трансивер виробники, постачальники, фабрика

Абсолютні максимальні рейтинги

Параметр	символ	Хв	Макс	одиниці
Температура зберігання RАнж	Tsrg	-40	+85	ступінь
Напруга живлення	ВКК	0	4	V
Відносна Вологість	Відносна вологість	10% до 90% без конденсації

Оптичні характеристики передавача

Передавач Параметр	пров	Хв		Типовий		Макс		одиниці
Середня потужність запуску на смугу		-3.3				3.5		дБм
Загальна середня потужність запуску						9.3		дБм
Оптична модуляція Dutter Амплітуда (OMA зовнішня), кожна смуга		-0.3				3.7		дБм
Різниця в потужності запуску між будь-якою дві смуги (зовнішня OMA)						4			дБ
Середня потужність запуску на смугу @ TX Off State						-20			дБм
Launch Power у зовнішньому OMA мінус TDECQ, кожна смуга для ER Більше або дорівнює 4,5 дБ для швидкої допомоги<4.5dB	-1.7 -1.6			дБм
Передавач і дисперсія для закриття очей для PAM4, кожен пров					3.4		дБ
Коефіцієнт вимирання			3.5				дБ
Шум відносної інтенсивності (OMA)					-136		дБ/Гц
Коефіцієнт придушення бічного режиму (SMSR)			30				дБ
Толерантність до оптичних зворотних втрат					17.1		дБ
Коефіцієнт відбиття передавача					-26		дБ
Точність моніторингу вихідної потужності передавача			-3		3		дБ
TDECQ-10*log10(Ceq), кожна доріжка					3.4		дБ
Час переходу передавача					17		PS

Високошвидкісні електричні характеристики

Параметр	Хв	Типовий	Макс	одиниці Примітки
Вихідні електричні характеристики приймача в ТП4
Частота сигналізації на смугу		26.5625		Гб
Синфазний вихід змінного струму напруга (RMS)			17.5	мВ
Диференціальна вихідна напруга від піку до піку			900	мВ
Near-end ESMW (симетрія ока ширина маски)		0.265		інтерфейс користувача
Висота ближнього ока, диференціал	70			мВ
Дальній кінець ESMW (симетрія ока ширина маски)		0.2		інтерфейс користувача
Висота дальнього ока, диференціал	30			мВ
Коефіцієнт ISl попередника дальнього кінця	-4.5		2.5	%
	9.5-0.37f			дБ	0.01-8ГГц
	4.75-7.4log 10 (f/14)			дБ	8-19 ГГц
Загальний для диференціального режиму	22-20(f/25.78)			дБ	0.01-12.89 ГГц
Загальний для диференціального режиму	15-6журнал 10 (f/25.78)			дБ	12.89-19 ГГц
Невідповідність диференціального закінчення			10	%
Час переходу (хв. від 20% до 80%)	9.5			PS
Синфазна напруга постійного струму	-350		2850	мВ
Електричний передавач вхідна характеристикаs на TP1
Швидкість сигналізації, на смугу		26.5625		GBd
Допуск диференціальної вхідної напруги pk-pk	900			мВ
	9.5-0.37f			дБ	0.01-8ГГц
	4.75-7.4log 10 (f/14)			дБ	8-19 ГГц
	22-20(f/25.78)			дБ	0.01-12.89 ГГц
	15-6журнал 10 (f/25.78)			дБ	12.89-19 ГГц
Невідповідність диференціального закінчення			10	%
Вхідний тест на напружений модуль	На розділ 120E.3.4.1 IEEE802.3bs
Односторонній діапазон допуску напруги	-0.4		3.3	V
Синфазна напруга	-350		2850	мВ

Інформація про замовлення

Номер деталі	опис

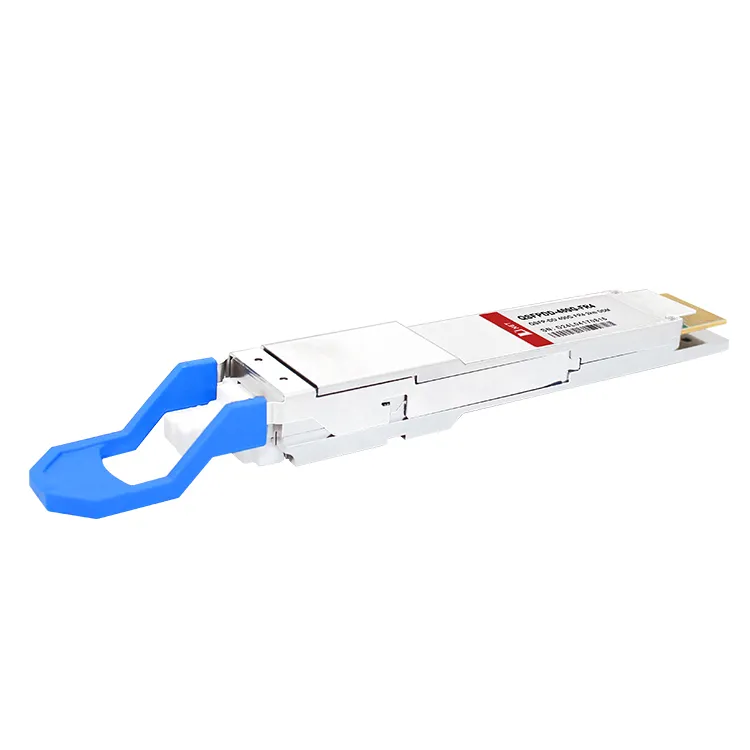

QDD-400G-FR4	Оптичний трансивер 400G QSFP-DD FR4

ПОШИРЕНІ ЗАПИТАННЯ

Q: Чи підтримує 400G QSFP-DD FR4 гаряче підключення?

A: Так, 400G QSFP-DD FR4 підтримує гаряче підключення, що означає, що його можна від’єднати та знову підключити, коли система все ще працює, не завдаючи жодної шкоди модулю чи системі.

Q: Як далеко може 400G QSFP-DD FR4 передавати дані?

A: Можливість передачі на відстань 400G QSFP-DD FR4 залежить від типу використовуваного оптоволоконного кабелю, але зазвичай він підтримує відстані до 2 кілометрів.

З: Як передається 400G QSFP-DD FR4?

A: Модуль перетворює 8 каналів електричних вхідних даних 50 Гбіт/с (PAM4) у 4 канали оптичних сигналів CWDM і мультиплексує їх в один канал для оптичної передачі 400 Гбіт/с. На стороні приймача модуль оптично демультиплексує Оптичний вхід 400 Гбіт/с у 4 канали оптичних сигналів CWDM і перетворює їх у 8 каналів Електричні вихідні дані 50 Гбіт/с (PAM4).
