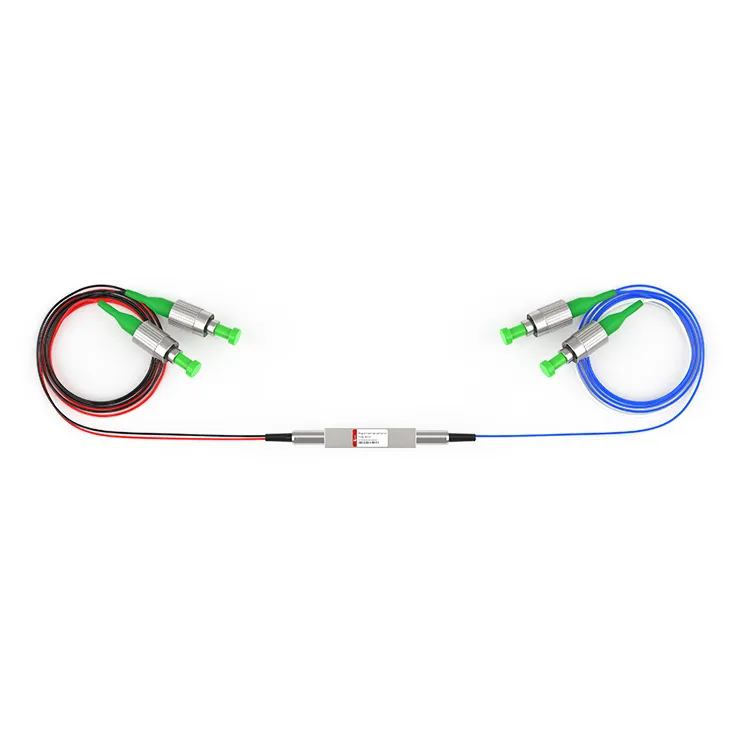

M2x2 Магнітооптичний перемикач

Магнітооптичний перемикач M2x2
Магнітооптичний перемикач M2X2 має немеханічну конфігурацію і активується електричними сигналами управління. Перемикач має низькі внесені втрати та менше 1,2 дБ, що забезпечує якість передачі та стабільність оптичного сигналу та покращує продуктивність системи оптичного зв'язку.

Послати повідомлення

Опис

Технічні параметри

Деталі продукту

Магнітооптичний перемикач широко використовується в аерокосмічному обладнанні, системах моніторингу та датчиків із надзвичайно стабільним режимом фіксації та високою надійністю. D-NET — це фабрика, що спеціалізується на дослідженні та розробці, виробництві та продажу волоконно-оптичного комунікаційного обладнання та пристроїв, яка може надавати послуги OEM, а магнітооптичні комутатори можуть підтримувати індивідуальне виробництво.

Популярні Мітки: m2x2 магнітооптичний перемикач, Китай m2x2 магнітооптичний перемикач виробники, постачальники, фабрика

Технічні характеристики

Параметри	одиниця	Технічні характеристики
Діапазон довжин хвиль	нм	1520 ~ 1580
Тест на довжину хвилі	нм	1550
Втрата вставки^{1, 2}	дБ	Менше або дорівнює 1,2
TDL	дБ	Менше або дорівнює 0,30
МФО	дБ	Менше або дорівнює 0.20
Повернення втрати	дБ	Більше або дорівнює 50
Перехресні перешкоди	дБ	Двонаправлений Більше або дорівнює 20
Перехресні перешкоди	дБ	Односпрямований Більше або дорівнює 35
Повторюваність	дБ	Менше або дорівнює ±0,01
Час перемикання	нас	Менше або дорівнює 100
Тривалість імпульсу	нас	Більше або дорівнює 200
Довговічність	Цикли	Більше або дорівнює 10 мільярдам
Тип перемикача	NA	Засувка
Робочий струм	мА	Менше або дорівнює 200
Максимальна оптична потужність	мВт	Менше або дорівнює 500
Робоча температура	ступінь	-5 ~ +70
Температура зберігання	ступінь	-40 ~ +85
Розмір	мм	(L)34.0×(W)7.5×(H)7.5 ±0.2

Примітка
1. Випробуйте при кімнатній температурі та SOP.
2. За винятком роз’ємів, 0.2 дБ для однієї пари роз’ємів.

Механічні розміри (одиниці: мм)

Електричний привід

Функціональна схема

Інформація про замовлення

FSW-M2x2-□-□-□-□-□-□

- □

Тип перемикача

Тип волокна

Напруга

Довжина хвилі

трубкаТип

клітковина Довжина

Роз'єм

B: Двонаправлений

U: Односпрямований

SM: SM, 9/125

X: Інші

2.5:

2.5V

5.0

5.0V

1550: 1550 нм

X: Інші

250: 250 мкм

900: 900 мкм

X: Інші

05: 0,5 м±5 см

10: 1,0 м±5 см

X: Інші

ОО: Жодного

FC: FC/PC

FA: FC/APC

SC: SC/PC

SA: SC/APC

LC: LC/PC

X: Інші

ПОШИРЕНІ ЗАПИТАННЯ

З: Яка різниця між магнітооптичним перемикачем M2X2 та іншими оптичними перемикачами?

A: Магнітооптичний перемикач використовує магнітне поле для регулювання перемикання оптичного шляху та має відмінний принцип роботи та продуктивність від інших типів оптичного перемикача, наприклад механічного або електрооптичного перемикача.

Q: Чи підтримує магнітооптичний перемикач M2X2 багаторежимну роботу?

В: Магнітооптичні комутатори 2X2 зазвичай підтримують багаторежимну роботу, що підходить для різних режимів вимог до оптоволоконної передачі, магнітооптичні комутатори D-NET можуть підтримувати налаштування.
